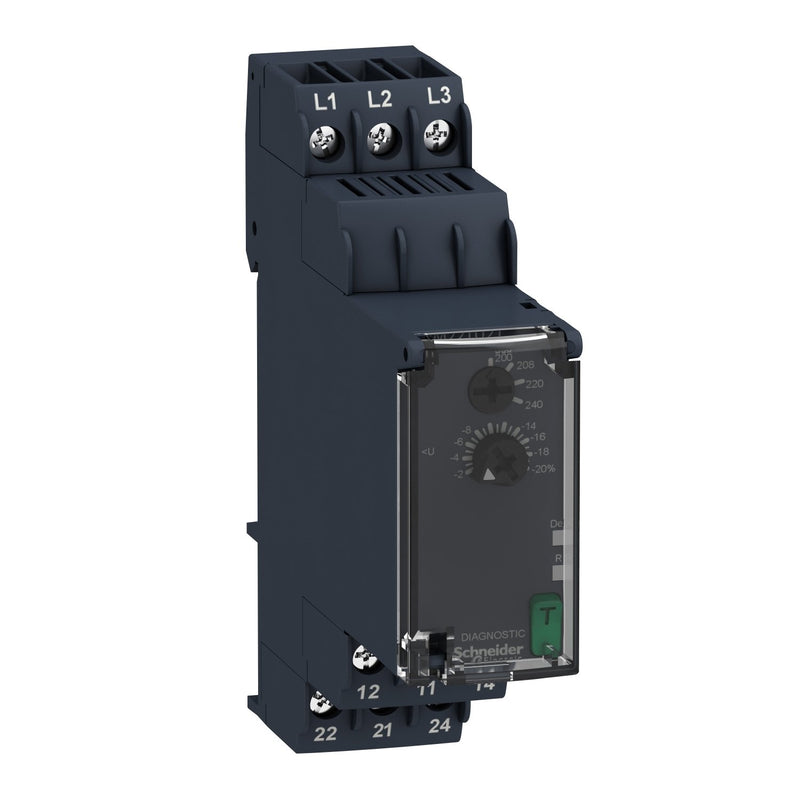

Schneider Electric - Phasenüberwachungsgerät Unterspannungswächter RM22TU21

Harmony Control. Dieses Netzüberwachungsrelais überwacht Drehstromnetze (200-240 VAC) auf Phasenfolge, Phasenausfall und Unterspannung. Zur Meldung sind zwei Relaiswechsler vorhanden, die bis 8 A belastbar ist. Für die Unterspannung ist der Grenzwert (-20--2%) einstellbar. Die Einstellungen erfolgen über Bedienelemente in der Front, die unter einer Klarsichtabdeckung gegen Veränderungen geschützt werden können. Mit einem beleuchteten Skalenpfeil läßt sich die Einstellung der Potentiometer sehr deutlich auch aus der Entfernung erkennen. Der frontseitige Diagnoseschalter ermöglicht das Ausschalten der Ausgangsrelais zum Test der Gesamtanwendung. Mit dem Schließen der Klarsichtabdeckung wird der Diagnoseschalter automatisch zurückgesetzt. Drei LEDs zeigt den Status an. Die Baubreite beträgt 22,5 mm und die Montage erfolgt auf der Hutschiene. Der Leitungsanschluss erfolgt über Schraubklemmen.

Technische Details
Ausführung des elektrischen Anschlusses	Schraubanschluss
Mit abnehmbaren Klemmen	nein
Spannungsart der Versorgungsspannung	AC
Versorgungsspannung bei AC 50 Hz	200..240 V
Versorgungsspannung bei AC 60 Hz	200..240 V
Funktion Phasenfolgeüberwachung	ja
Funktion Phasenausfallerkennung	ja
Funktion Unterspannungserkennung	ja
Funktion Überspannungserkennung	nein
Funktion Asymmetrieerkennung	nein
Spannungsmessbereich	160..288 V
Min. einstellbare Ansprechverzögerungszeit	0 s
Max. zulässige Ansprechverzögerungszeit	0 s
Min. einstellbare Rückfallverzögerungszeit	0 s
Max. zulässige Rückfallverzögerungszeit	0 s
Anzahl der Kontakte als Wechsler	2
Breite	22,5 mm
Höhe	90 mm
Tiefe	73 mm

Lieferumfang:
1 x Schneider Electric - Phasenüberwachungsgerät Unterspannungswächter RM22TU21

Keine Downloads vorhanden.
