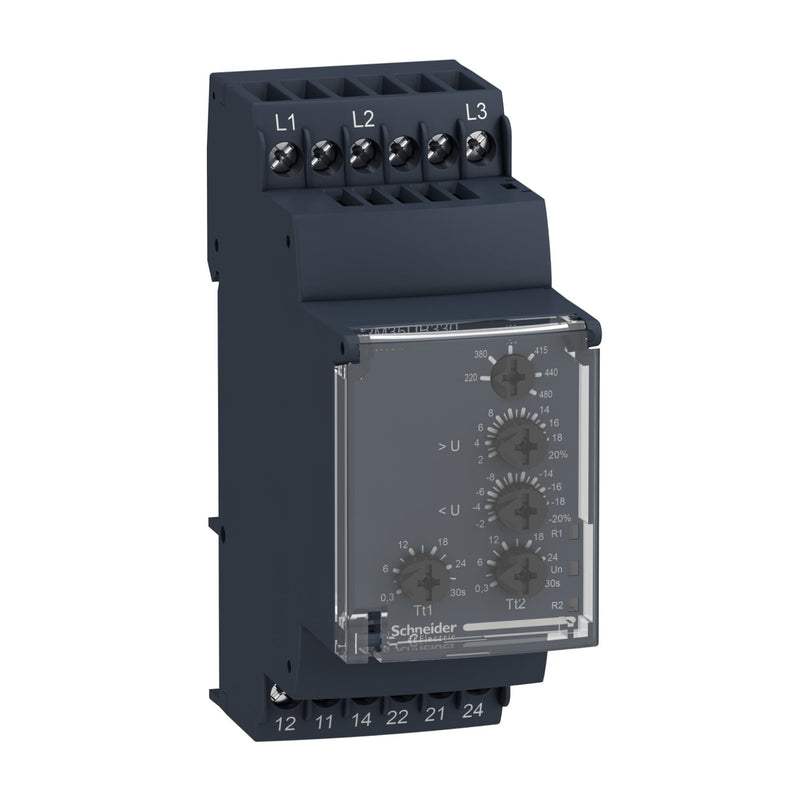

Schneider Electric - Phasenüberwachungsgerät Spannungswächter RM35UB330

Harmony Control. Dieses Spannungsüberwachungsrelais überwacht dreiphasige Versorgungen (220-480 VAC) auf Phasenausfall, sowie die Netzspannung auf Über- und Unterschreitung eines einstellbaren Grenzwertes (-20--2%/+2-+20% je nach Spannung). Zur Meldung sind zwei Relaiswechsler vorhanden, die bis 5 A belastbar sind. Dabei steht jeweils ein Relais für die Über- und Unterschreitungsmeldung zur Verfügung. Beim Phasenausfall schalten beide Relais. Die beiden Grenzwerte und eine Abschaltverzögerung sind einstellbar. Die Einstellungen erfolgen über Bedienelemente in der Front, die unter einer Klarsichtabdeckung gegen Veränderungen geschützt werden können. Zwei LEDs zeigt den Status an. Die Energieversorgung des Gerätes wird der Messspannung entnommen. Die Baubreite beträgt 17,5 mm und die Montage erfolgt auf der Hutschiene.

Technische Details
Ausführung des elektrischen Anschlusses	Schraubanschluss
Mit abnehmbaren Klemmen	nein
Spannungsart der Versorgungsspannung	AC/DC
Versorgungsspannung bei AC 50 Hz	220..480 V
Versorgungsspannung bei AC 60 Hz	220..480 V
Funktion Phasenfolgeüberwachung	nein
Funktion Phasenausfallerkennung	ja
Funktion Unterspannungserkennung	ja
Funktion Überspannungserkennung	ja
Funktion Asymmetrieerkennung	nein
Spannungsmessbereich	220..480 V
Max. zulässige Ansprechverzögerungszeit	0,65 s
Min. einstellbare Rückfallverzögerungszeit	0,29999999 s
Max. zulässige Rückfallverzögerungszeit	30 s
Anzahl der Kontakte als Wechsler	2
Breite	35 mm
Höhe	90 mm
Tiefe	72 mm

Lieferumfang:
1 x Phasenüberwachungsgerät Spannungswächter RM35UB330
