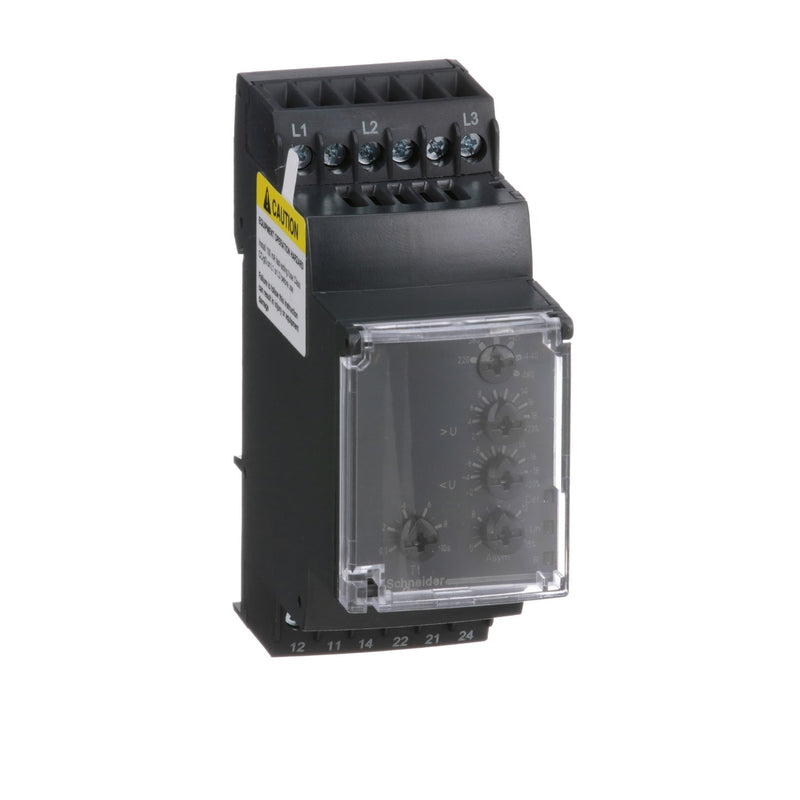

Schneider Electric - Phasenüberwachungsgerät Phasenwächter RM35TF30 Asym Unter-/Überspan

Harmony Control. Dieses Netzüberwachungsrelais überwacht Drehstromnetze (220-480 VAC in 6 Stufen) auf Phasenfolge, Phasenausfall, Phasenasymmetrie (5-15%), Über- und Unterspannung im Fenstermodus (-20--2%/+2-+20% je nach Spannung). Zur Meldung sind 2 Relaiswechsler vorhanden, die bis 5 A belastbar sind. Für die Asymmetrie, Unter- und Überspannungsbereich ist der Grenzwert und für den Ausgang ist eine Abschaltverzögerung einstellbar. Die Einstellungen erfolgen über Bedienelemente in der Front, die unter einer Klarsichtabdeckung gegen Veränderungen geschützt werden können. Drei LEDs zeigt den Status an. Die Baubreite beträgt 35 mm und die Montage erfolgt auf der Hutschiene. Der Leitungsanschluss erfolgt über Schraubklemmen.

Technische Details
Ausführung des elektrischen Anschlusses	Schraubanschluss
Mit abnehmbaren Klemmen	nein
Spannungsart der Versorgungsspannung	AC/DC
Versorgungsspannung bei AC 50 Hz	220..480 V
Versorgungsspannung bei AC 60 Hz	220..480 V
Funktion Phasenfolgeüberwachung	ja
Funktion Phasenausfallerkennung	ja
Funktion Unterspannungserkennung	ja
Funktion Überspannungserkennung	ja
Funktion Asymmetrieerkennung	ja
Spannungsmessbereich	194..528 V
Max. zulässige Ansprechverzögerungszeit	0,65 s
Min. einstellbare Rückfallverzögerungszeit	0,1 s
Max. zulässige Rückfallverzögerungszeit	10 s
Anzahl der Kontakte als Wechsler	2
Breite	35 mm
Höhe	90 mm
Tiefe	72 mm

Lieferumfang:
1 x Schneider Electric - Phasenüberwachungsgerät Phasenwächter RM35TF30 Asym Unter-/Überspan
