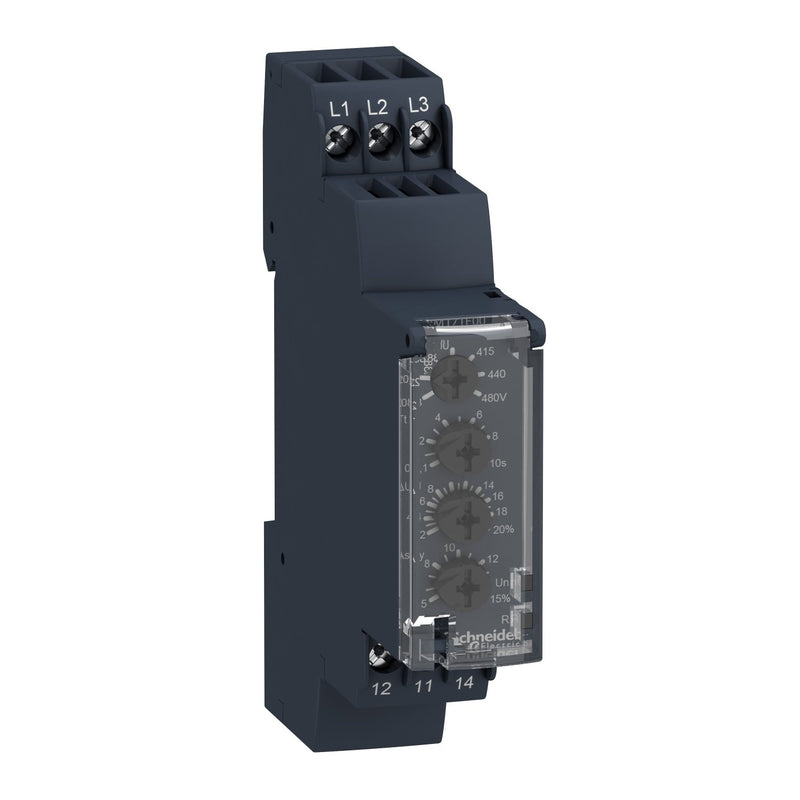

Schneider Electric - Phasenüberwachungsgerät Phasenwächter RM17TE00

Harmony Control. Dieses Netzüberwachungsrelais überwacht Drehstromnetze auf Phasenfolge, Phasenausfall, Phasenasymmetrie (5-15%), Über- und Unterspannung im Fenstermodus (2-20%). Zur Meldung ist ein Relaiswechsler vorhanden, der bis 5 A belastbar ist. Bei Phasenfehler fällt der Ausgang unverzögert ab, bei Asymmetrie und Spannungsfehler ist eine Abschaltverzögerung einstellbar. Die Einstellungen erfolgen über Bedienelemente in der Front, die unter einer Klarsichtabdeckung gegen Veränderungen geschützt werden können. Zwei LEDs zeigt den Status an. Die Baubreite beträgt 17,5 mm und die Montage erfolgt auf der Hutschiene. Versorgung aus dem Messkreis 208-480 VAC (50-60 Hz).

Technische Details
Ausführung des elektrischen Anschlusses	Schraubanschluss
Mit abnehmbaren Klemmen	nein
Spannungsart der Versorgungsspannung	AC
Versorgungsspannung bei AC 50 Hz	208..480 V
Versorgungsspannung bei AC 60 Hz	208..480 V
Funktion Phasenfolgeüberwachung	ja
Funktion Phasenausfallerkennung	ja
Funktion Unterspannungserkennung	ja
Funktion Überspannungserkennung	ja
Funktion Asymmetrieerkennung	ja
Spannungsmessbereich	183..528 V
Min. einstellbare Ansprechverzögerungszeit	0,1 s
Max. zulässige Ansprechverzögerungszeit	10 s
Min. einstellbare Rückfallverzögerungszeit	0,1 s
Max. zulässige Rückfallverzögerungszeit	10 s
Anzahl der Kontakte als Wechsler	1
Breite	17,5 mm
Höhe	90 mm
Tiefe	72 mm

Lieferumfang:
1 x Schneider Electric - Phasenüberwachungsgerät Phasenwächter RM17TE00
