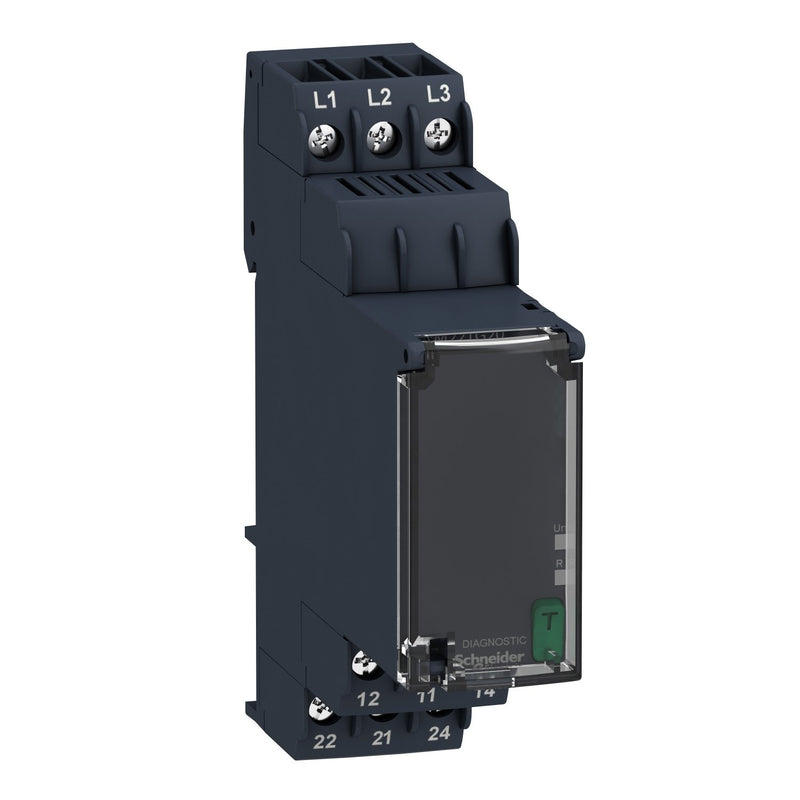

Schneider Electric - Phasenüberwachungsgerät Phasenfolgerelais RM22TG20

Harmony Control. Dieses Netzüberwachungsrelais überwacht Drehstromnetze (208-480 VAC) auf Phasenfolge und Phasenausfall. Zur Meldung sind zwei Relaiswechsler vorhanden, die bis 8 A belastbar ist. Der frontseitige Diagnoseschalter ermöglicht das Ausschalten der Ausgangsrelais zum Test der Gesamtanwendung. Mit dem Schließen der Klarsichtabdeckung wird der Diagnoseschalter automatisch zurückgesetzt. Zwei LEDs zeigt den Status an. Die Baubreite beträgt 22,5 mm und die Montage erfolgt auf der Hutschiene. Der Leitungsanschluss erfolgt über Schraubklemmen.

Technische Details
Ausführung des elektrischen Anschlusses	Schraubanschluss
Mit abnehmbaren Klemmen	nein
Spannungsart der Versorgungsspannung	AC
Versorgungsspannung bei AC 50 Hz	208..480 V
Versorgungsspannung bei AC 60 Hz	208..480 V
Funktion Phasenfolgeüberwachung	ja
Funktion Phasenausfallerkennung	ja
Funktion Unterspannungserkennung	nein
Funktion Überspannungserkennung	nein
Funktion Asymmetrieerkennung	nein
Spannungsmessbereich	183..528 V
Anzahl der Kontakte als Wechsler	2
Breite	22,5 mm
Höhe	90 mm
Tiefe	73 mm

Lieferumfang:
1 x Schneider Electric - Phasenüberwachungsgerät Phasenfolgerelais RM22TG20
