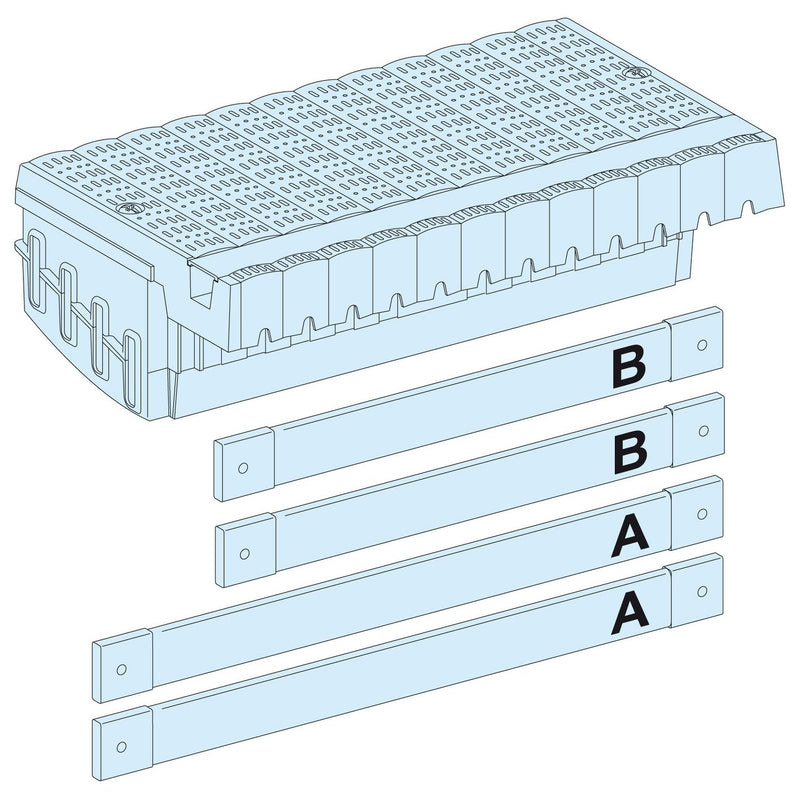

Schneider Electric - Phasenschiene PrismaSeT-P, Linergy FC LVS04406 Einspeiseblock, 3x

PrismaSeT P. Linergy FC Einspeiseblock für drei 4-polige ComPacT NSX oder NSX Vigi oder Vigi NSX bis 250 A mit Drehantrieb oder Motorantrieb in vertikaler Einbaulage in Festeinbautechnik. oder für drei 4-polige ComPacT NSX oder NSX Vigi oder Vigi NSX bis 250 A mit Kipphebelantrieb, Drehantrieb oder Motorantrieb in vertikaler Einbaulage in Stecktechnik. mit einem vorkonfektionierten Anschluss an eine vertikale Linergy BS oder Linergy LGY oder Linergy LGYE Sammelschiene, mit einer Bemessungsstoßstromfestigkeit (Ipk) 50 kA. Bemessungskurzschlussstrom (Icc) 85 kA mit einspeiseseitigem Schutz von 85 kA (Icc), Bemessungsisolationsspannung (Ui) 750 V AC, Bemessungsspannung (Ue) 690 V AC, Bemessungsstoßspannungsfestigkeit (Uimp) 8 kV.

Technische Details
Anzahl der Phasen	3
Polzahl	4
Geeignet für Anzahl Geräte	3
Teilungsmaß	35 mm
Querschnitt	300 mm²
Länge	440 mm
Breite in Teilungseinheiten	650
Bemessungsdauerstrom Iu	675 A
Ausführung des elektrischen Anschlusses	flexible bars/plug in
Isoliert	ja
Bemessungsstoßspannung	8 kV
Bedingter Bemessungskurzschlussstrom Iq	85 kA
Max. Bemessungsbetriebsspannung Ue	690 V
Bemessungskurzzeitstromfestigkeit Icw	50 kA
Geeignet für Geräte mit N-Leiter	ja
Geeignet für Geräte mit Hilfsschalter	nein
Farbe	schwarz

Lieferumfang:
1 x Schneider Electric - Phasenschiene PrismaSeT-P, Linergy FC LVS04406 Einspeiseblock, 3 x

Keine Downloads vorhanden.
