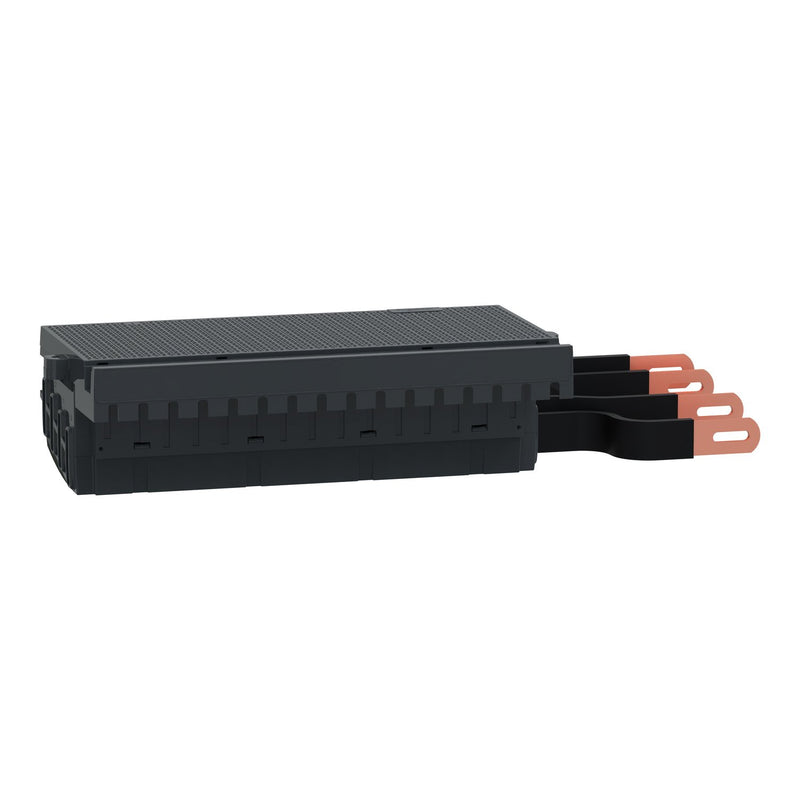

Schneider Electric - Phasenschiene Linergy FC PrismaSeT-P LVS04411 Einspeiseblock 4pol

PrismaSeT P. Linergy FC Einspeiseblock für vier 4-polige ComPacT NSXm oder NSXm Vigi bis 160 A mit Kipphebelantrieb oder direktem Drehantrieb in vertikaler Einbaulage und Festeinbautechnik. mit einem vorkonfektionierten Anschluss an eine vertikale Linergy LGY Sammelschiene, mit einer Bemessungsstoßstromfestigkeit (Ipk) 18 kA, Bemessungskurzschlussstrom (Icc) 50 kA mit einspeiseseitigem Schutz von 85 kA (Icc). Bemessungsisolationsspannung (Ui) 800 V AC, Bemessungsspannung (Ue) 690 V AC, Bemessungsstoßspannungsfestigkeit (Uimp) 8 kV.

Technische Details
Anzahl der Phasen	3
Polzahl	4
Geeignet für Anzahl Geräte	4
Teilungsmaß	27 mm
Querschnitt	95 mm²
Länge	480 mm
Bemessungsdauerstrom Iu	500 A
Ausführung des elektrischen Anschlusses	flexible bars/plug in
Isoliert	ja
Bemessungsstoßspannung	8 kV
Bedingter Bemessungskurzschlussstrom Iq	50 kA
Max. Bemessungsbetriebsspannung Ue	690 V
Bemessungskurzzeitstromfestigkeit Icw	18 kA
Geeignet für Geräte mit N-Leiter	ja
Geeignet für Geräte mit Hilfsschalter	nein
Farbe	schwarz

Lieferumfang:
1 x Schneider Electric - Phasenschiene Linergy FC PrismaSeT-P LVS04411 Einspeiseblock 4pol.
