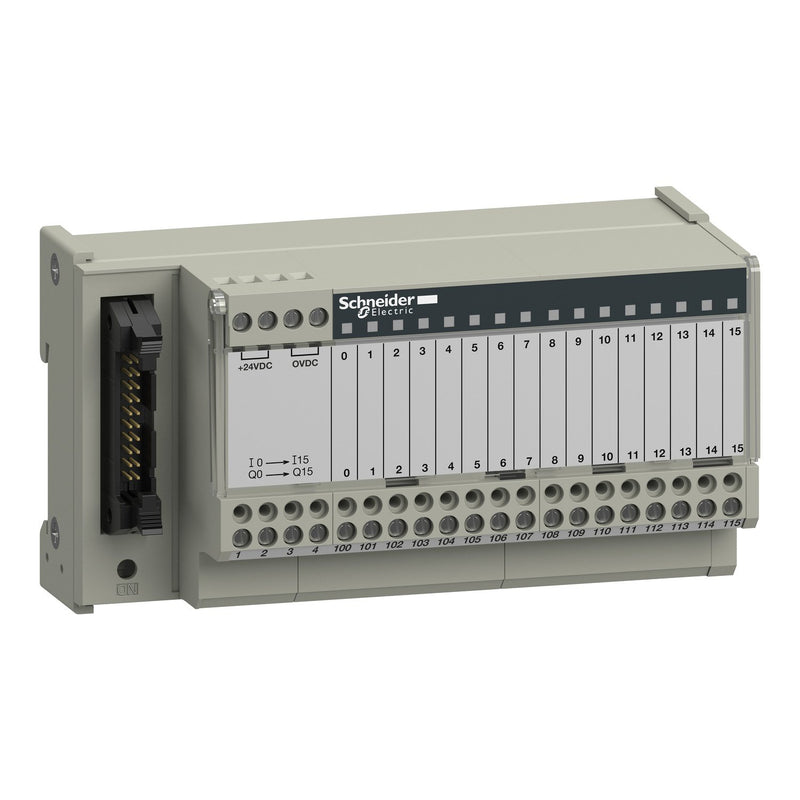

Schneider Electric - Passiver Sensor-/Aktor-Verteiler (mit Leitung) Klemmenblock 16 Kanäle ABE7H16R11

Dieses Produkt ist Teil des Modicon ABE7-Sortiments, einem Angebot an Anschlussgrundplatten für das vorverdrahtete Telefast-System. Diese passive Anschlussleiste bietet 16 modulare Eingangs-/Ausgangskanäle. Es hat 1 Klemme pro Kanal. Es handelt sich um einen Unterbau mit einem maximalen Versorgungsstrom von 1,8 A und einer Nennversorgungsspannung von 19 V bis 30 V. Es ist mit Schraubklemmen für den elektrischen Anschluss ausgestattet. Es ist ein Produkt der Schutzart IP2x. Seine Abmessung beträgt 125mm (Breite). Es wiegt 0,274kg. Es ist für alle Arten von industriellen Anwendungen geeignet. Dieses Produkt ist zertifiziert durch GL, BV, CSA, UL, DNV und LROS. Die Befestigung erfolgt durch Klammern (35mm symmetrische DIN-Schiene) und Schrauben (massive Platte mit Befestigungssatz). Modicon ABE7 vereinfacht die Verdrahtung in Automatisierungssystemen. Vorverdrahtetes System, das den Anschluss und die Anpassung der Steuersignale der mit HE10-Steckern ausgestatteten SPS-Karten ermöglicht.

Technische Details
Anschließbarer Leiterquerschnitt	0,09..2,5 mm²
Kabelaußendurchmesser für Kabelverschraubung	0,09..2,5 mm
Kabellänge konfigurierbar	ja
Anzahl der Sensor-/Aktor-Steckplätze	1
Anzahl der Kanäle pro Steckplatz	16
Ausführung der Abgänge für Sensor-/Aktorleitungen	sonstige
Polzahl der Sensor-/Aktor-Steckplätze	16
Bemessungsspannung	24 V
Verschmutzungsgrad	2
Betriebsspannung	24 V
Max. Strombelastbarkeit pro E/A-Signal	0,5 A
Max. Strombelastbarkeit pro Anschlusssockel	1,8 A
Max. Summenstrom	1,8 A
Durchmesser der Kontaktbuchse	2,5 mm
Werkstoff des Kontaktgrundkörpers	sonstige Kupferlegierungen
Werkstoff der Kontaktbeschichtung	sonstige
Werkstoff des Isolierkörpers	sonstige
Gewindebuchsen der Sensor-/Aktor-Steckplätze	sonstige
Mit LED-Anzeige	ja
Mit Potentialtrennung	nein
Anschluss für NPN-Sensoren	ja
Schleppkettentauglichkeit der Fixkabelversion	nein
Werkstoff des Gehäuses	Kunststoff metallisiert
Gehäusefarbe	grau
Betriebstemperatur	-5..60 °C
Schutzart (IP)	IP2X
Explosionsschutz-Kategorie für Gas	ohne
Explosionsschutz-Kategorie für Staub	ohne
Breite	125 mm
Höhe	70 mm
Tiefe	67 mm

Lieferumfang:
1 x Schneider Electric - Passiver Sensor-/Aktor-Verteiler (mit Leitung) Klemmenblock 16 Kanäle ABE7H16R11
