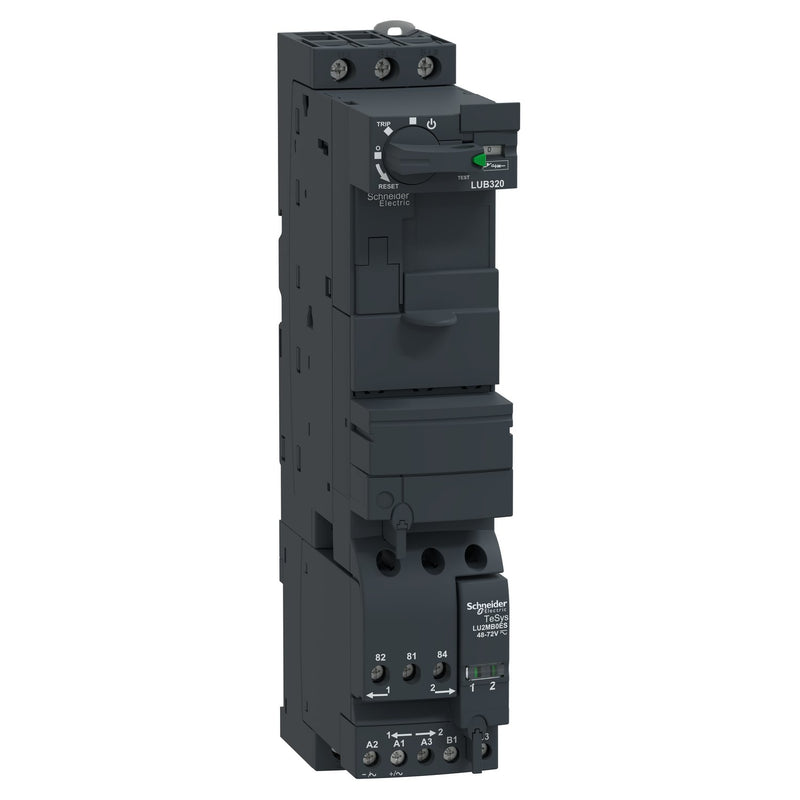

TeSys U Standard-Wendeschalter, 3-polig (3NO), 32A/690V, wird mit einer Steuereinheit LUC zu einem TeSys U Wendeschalter ergänzt, für 3-phasige Motoranwendungen bis 15kW@400V. Basis bestehend aus Leistungskontakten, Steuerspule, Drehgriff, mit modularem Aufbau für zusätzliche Module zur Bildung einer "
Wendestartersteuerung mit grundlegenden oder erweiterten Schutz- und Steuerfunktionen. Er ist mit einem Umkehrmodul LU2MB0ES ausgestattet, das mit 48V AC / 48-72V DC versorgt werden kann, sowie mit Hilfsmeldekontakten (1NO+1NC), einer Steuerklemmleiste und Abdeckklappen für die leeren Hohlräume. Es bietet ein hohes Ausschaltvermögen Icu 50kA@400V, Start-Stopp-Steuerung gewährleistet für 3600 Zyklen/Stunde. Sehr kompakt (45mm Breite), DIN-Schienen-Montage und Schraubbefestigung, mit einem abschließbaren Drehgriff. Zertifiziert bei Verwendung in Verbindung mit einer LUC-Steuereinheit (IEC, UL, CSA, CCC, EAC, Marine), Green Premium-konform (RoHS/REACh).
| Technische Details |
|---|
| Art des Motorstarters |
Wendestarter |
| Mit Kurzschlussauslöser |
ja |
| Bemessungssteuerspeisespannung Us bei AC 50 Hz |
48 V |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz |
48 V |
| Bemessungssteuerspeisespannung Us bei DC |
48..72 V |
| Spannungsart zur Betätigung |
AC/DC |
| Bemessungsbetriebsleistung bei AC-3, 230 V, 3-phasig |
7,5 kW |
| Bemessungsbetriebsleistung bei AC-3, 400 V |
15 kW |
| Bemessungsleistung, 460 V, 60 Hz, 3-phasig |
15 kW |
| Bemessungsleistung, 575 V, 60 Hz, 3-phasig |
15 kW |
| Bemessungsbetriebsstrom Ie |
32 A |
| Bemessungsbetriebsstrom bei AC-3, 400 V |
32 A |
| Bedingter Bemessungskurzschlussstrom, Zuordnungsart 1, 480 Y/277 V |
10000 A |
| Bedingter Bemessungskurzschlussstrom, Zuordnungsart 1, 600 Y/347 V |
4000 A |
| Bedingter Bemessungskurzschlussstrom, Zuordnungsart 2, 230 V |
50000 A |
| Bedingter Bemessungskurzschlussstrom, Zuordnungsart 2, 400 V |
50000 A |
| Anzahl der Hilfskontakte als Schließer |
1 |
| Anzahl der Hilfskontakte als Öffner |
1 |
| Umgebungstemperatur, Obergrenze ohne Einschränkungen |
70 °C |
| Anschlussart Hauptstromkreis |
Schraubanschluss |
| Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis |
Schraubanschluss |
| Tragschienenmontage möglich |
ja |
| Mit Trafo |
nein |
| Anzahl der Befehlsstellen |
3 |
| Geeignet für NOT-AUS |
nein |
| Zuordnungsart nach IEC 60947-4-3 |
Klasse 2 |
| Externer Reset möglich |
nein |
| Mit Sicherung |
nein |
| Schutzart (IP) |
IP20 |
| Unterstützt Protokoll für TCP/IP |
nein |
| Unterstützt Protokoll für PROFIBUS |
nein |
| Unterstützt Protokoll für CAN |
nein |
| Unterstützt Protokoll für INTERBUS |
nein |
| Unterstützt Protokoll für ASI |
nein |
| Unterstützt Protokoll für MODBUS |
nein |
| Unterstützt Protokoll für Data-Highway |
nein |
| Unterstützt Protokoll für DeviceNet |
nein |
| Unterstützt Protokoll für SUCONET |
nein |
| Unterstützt Protokoll für LON |
nein |
| Unterstützt Protokoll für PROFINET IO |
nein |
| Unterstützt Protokoll für PROFINET CBA |
nein |
| Unterstützt Protokoll für SERCOS |
nein |
| Unterstützt Protokoll für Foundation Fieldbus |
nein |
| Unterstützt Protokoll für EtherNet/IP |
nein |
| Unterstützt Protokoll für AS-Interface Safety at Work |
nein |
| Unterstützt Protokoll für DeviceNet Safety |
nein |
| Unterstützt Protokoll für INTERBUS-Safety |
nein |
| Unterstützt Protokoll für PROFIsafe |
nein |
| Unterstützt Protokoll für SafetyBUS p |
nein |
| Unterstützt Protokoll für sonstige Bussysteme |
nein |
| Breite |
45 mm |
| Höhe |
224 mm |
| Tiefe |
126 mm |
