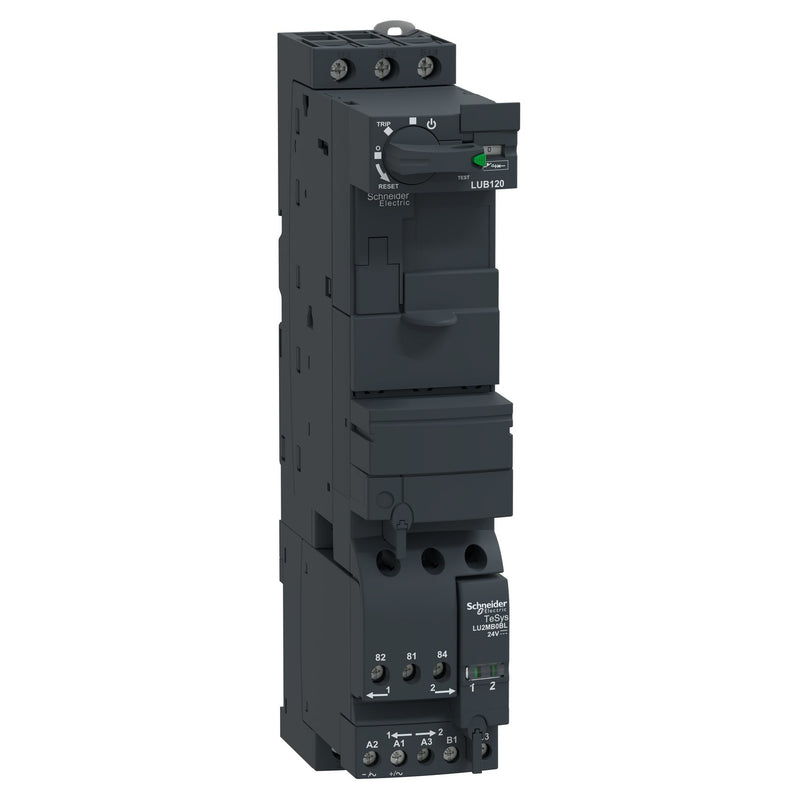

Grundgeräte TeSys U. Grundgerät, TeSys U, 12A, Schraubklemmen. Bemessungsleistung 0,1-5,5 kW, Drehrichtungen 2, MTZ 13, Steuerspannung 24 V DC. Universelle Grundgeräte mit vorverdrahteter Schalt- und Schutzkombination, serienmäßig bis 12 / 32 A und mit 2 Hilfskontakten (1 S + 1 Ö). Baubreite bis 15 kW nur 45 mm (Direkt- und Wendestarter), vollständige Koordination nach IEC 947-6-2 (verschweißfrei). TeSys U ist ein kompletter Motorabgang, der die Funktionen von Motorschutzschalter und Schütz beinhaltet. Mit lediglich zwei Grundgeräten deckt man den Leistungsbereich von 0,1-15 kW ab. Der Clou Die Steuerspannung und der Strombereich müssen erst in letzter Sekunde durch eine steckbare Steuereinheit bestimmt werden.
| Technische Details |
|---|
| Art des Motorstarters |
Wendestarter |
| Mit Kurzschlussauslöser |
ja |
| Bemessungssteuerspeisespannung Us bei DC |
24 V |
| Spannungsart zur Betätigung |
DC |
| Bemessungsbetriebsleistung bei AC-3, 230 V, 3-phasig |
3 kW |
| Bemessungsbetriebsleistung bei AC-3, 400 V |
5,5 kW |
| Bemessungsleistung, 460 V, 60 Hz, 3-phasig |
5,5 kW |
| Bemessungsleistung, 575 V, 60 Hz, 3-phasig |
5,5 kW |
| Bemessungsbetriebsstrom Ie |
12 A |
| Bemessungsbetriebsstrom bei AC-3, 400 V |
12 A |
| Überlastauslöser Stromeinstellung |
3..12 A |
| Bedingter Bemessungskurzschlussstrom, Zuordnungsart 1, 480 Y/277 V |
10000 A |
| Bedingter Bemessungskurzschlussstrom, Zuordnungsart 1, 600 Y/347 V |
4000 A |
| Bedingter Bemessungskurzschlussstrom, Zuordnungsart 2, 230 V |
50000 A |
| Bedingter Bemessungskurzschlussstrom, Zuordnungsart 2, 400 V |
50000 A |
| Anzahl der Hilfskontakte als Schließer |
1 |
| Anzahl der Hilfskontakte als Öffner |
1 |
| Umgebungstemperatur, Obergrenze ohne Einschränkungen |
70 °C |
| Temperaturkompensierter Überlastschutz |
ja |
| Anschlussart Hauptstromkreis |
Schraubanschluss |
| Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis |
Schraubanschluss |
| Tragschienenmontage möglich |
ja |
| Mit Trafo |
nein |
| Anzahl der Befehlsstellen |
3 |
| Geeignet für NOT-AUS |
nein |
| Zuordnungsart nach IEC 60947-4-3 |
Klasse 2 |
| Externer Reset möglich |
nein |
| Mit Sicherung |
nein |
| Schutzart (IP) |
IP20 |
| Unterstützt Protokoll für TCP/IP |
nein |
| Unterstützt Protokoll für PROFIBUS |
nein |
| Unterstützt Protokoll für CAN |
nein |
| Unterstützt Protokoll für INTERBUS |
nein |
| Unterstützt Protokoll für ASI |
nein |
| Unterstützt Protokoll für MODBUS |
nein |
| Unterstützt Protokoll für Data-Highway |
nein |
| Unterstützt Protokoll für DeviceNet |
nein |
| Unterstützt Protokoll für SUCONET |
nein |
| Unterstützt Protokoll für LON |
nein |
| Unterstützt Protokoll für PROFINET IO |
nein |
| Unterstützt Protokoll für PROFINET CBA |
nein |
| Unterstützt Protokoll für SERCOS |
nein |
| Unterstützt Protokoll für Foundation Fieldbus |
nein |
| Unterstützt Protokoll für EtherNet/IP |
nein |
| Unterstützt Protokoll für AS-Interface Safety at Work |
nein |
| Unterstützt Protokoll für DeviceNet Safety |
nein |
| Unterstützt Protokoll für INTERBUS-Safety |
nein |
| Unterstützt Protokoll für PROFIsafe |
nein |
| Unterstützt Protokoll für SafetyBUS p |
nein |
| Unterstützt Protokoll für sonstige Bussysteme |
nein |
| Breite |
45 mm |
| Höhe |
224 mm |
| Tiefe |
126 mm |
