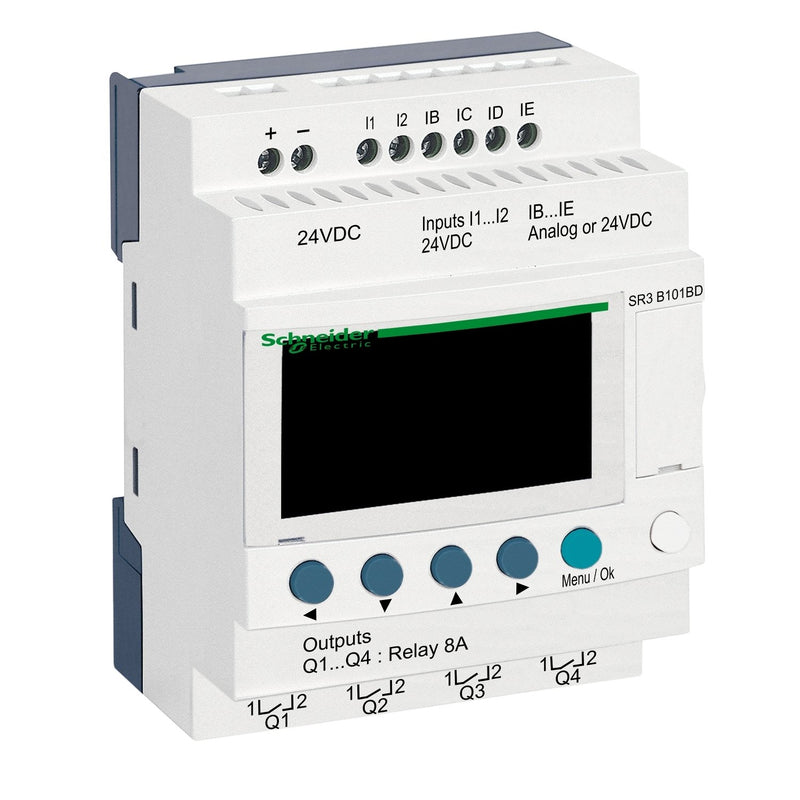

SPS-Steuerrelais Zelio Logic in modularer Ausführung, optional erweiterbar mit E/A-Modulen. Die Kleinsteuerung (Logikmodul) ist für einfache Automatisierungsaufgaben ausgelegt und bietet eine Alternative zu klassischen Schützsteuerungen oder kundenspezifischen Platinenlösungen. Mit integriertem Display und Tasten, die eine Programmierung direkt am Gerät in Kontaktplan (KOP) ermöglichen. Insgesamt 10 integrierte E/A, davon 6 digitale (4 konfigurierbar als analoge 0 V bis 10 V) Eingänge, 4 digitale Ausgänge. Die Spannungsversorgung erfolgt über 24VDC. Die digitalen Ausgänge sind als Relais ausgeführt. Mit intergrierter Uhr. Schutzart Klemmleiste IP20, Schutzart Frontplatte IP54. Montage auf 35mm Hutschiene. Programmierung mittels kostenfreier Software Zelio Soft in Kontaktplan (KOP), Funktionsbausteinsprache oder GRAFCET Ablaufsprache. Download unter www.se.com. Zertifiziert nach CE, cULus Listed, CSA, GL, GOST, C-Tick.
| Technische Details |
|---|
| Versorgungsspannung bei AC 50 Hz |
0 V |
| Versorgungsspannung bei AC 60 Hz |
0 V |
| Versorgungsspannung bei DC |
24 V |
| Spannungsart der Versorgungsspannung |
DC |
| Schaltstrom |
8 A |
| Leistungsaufnahme |
3 W |
| Anzahl der analogen Eingänge |
4 |
| Anzahl der digitalen Eingänge |
6 |
| Anzahl der digitalen Ausgänge |
4 |
| Mit Relaisausgang |
ja |
| Anzahl der HW-Schnittstellen seriell RS-232 |
1 |
| Anzahl der HW-Schnittstellen sonstige |
1 |
| Mit optischer Schnittstelle |
nein |
| Unterstützt Protokoll für EtherCAT |
nein |
| Unterstützt Protokoll für TCP/IP |
nein |
| Unterstützt Protokoll für PROFIBUS |
nein |
| Unterstützt Protokoll für CAN |
nein |
| Unterstützt Protokoll für INTERBUS |
nein |
| Unterstützt Protokoll für ASI |
nein |
| Unterstützt Protokoll für KNX |
nein |
| Unterstützt Protokoll für MODBUS |
nein |
| Unterstützt Protokoll für Data-Highway |
nein |
| Unterstützt Protokoll für DeviceNet |
nein |
| Unterstützt Protokoll für SUCONET |
nein |
| Unterstützt Protokoll für LON |
nein |
| Unterstützt Protokoll für PROFINET IO |
nein |
| Unterstützt Protokoll für PROFINET CBA |
nein |
| Unterstützt Protokoll für SERCOS |
nein |
| Unterstützt Protokoll für Foundation Fieldbus |
nein |
| Unterstützt Protokoll für EtherNet/IP |
nein |
| Unterstützt Protokoll für AS-Interface Safety at Work |
nein |
| Unterstützt Protokoll für DeviceNet Safety |
nein |
| Unterstützt Protokoll für INTERBUS-Safety |
nein |
| Unterstützt Protokoll für PROFIsafe |
nein |
| Unterstützt Protokoll für SafetyBUS p |
nein |
| Unterstützt Protokoll für sonstige Bussysteme |
nein |
| Funkstandard Bluetooth |
nein |
| Funkstandard WLAN 802.11 |
nein |
| Funkstandard GPRS |
nein |
| Funkstandard GSM |
nein |
| Funkstandard UMTS |
nein |
| IO-Link Master |
nein |
| Redundanzfähigkeit |
nein |
| Mit Display |
ja |
| Schutzart (IP) |
IP20 |
| Grundgerät |
ja |
| Erweiterbar |
ja |
| Erweiterungsgerät |
nein |
| Mit Zeitschaltuhr |
ja |
| Tragschienenmontage möglich |
ja |
| Wand-/Direktmontage möglich |
ja |
| Fronteinbau möglich |
ja |
| Rack-Montage möglich |
nein |
| Geeignet für Sicherheitsfunktionen |
nein |
| SIL nach IEC 61508 |
ohne |
| Performance Level nach EN ISO 13849-1 |
ohne |
| Zugehöriges Betriebsmittel (Ex ia) |
nein |
| Zugehöriges Betriebsmittel (Ex ib) |
nein |
| Explosionsschutz-Kategorie für Gas |
ohne |
| Explosionsschutz-Kategorie für Staub |
ohne |
| Zertifiziert für UL-Gefahrenbereich Klasse I |
nein |
| Zertifiziert für UL-Gefahrenbereich Klasse II |
nein |
| Zertifiziert für UL-Gefahrenbereich Klasse III |
nein |
| Zertifiziert für UL-Gefahrenbereich Division 1 |
nein |
| Zertifiziert für UL-Gefahrenbereich Division 2 |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen) |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff) |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen) |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe D (Propan) |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe E (Metallstäube) |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe F (kohlenstoffhaltige Stäube) |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe G (nicht leitende Stäube) |
nein |
| Breite |
71,2 mm |
| Höhe |
90 mm |
| Tiefe |
59,5 mm |
