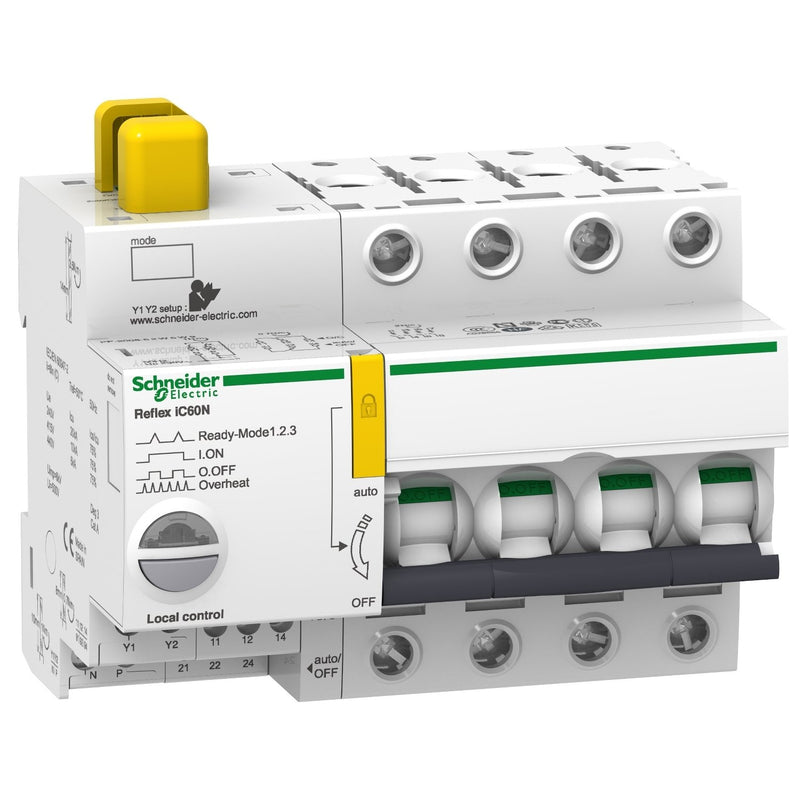

Schneider Electric - Leitungsschutzschalter mit Zusatzeinrichtung Leistungsschalter A9C62425 25A 4P C TI24

Fernschaltbarer Leitungsschutzschalter Acti 9 Reflex iC60N, Ausschaltvermögen 20kA bei 220-240V AC (EN/IEC 60947-2), 10kA bei 380-415V AC (EN/IEC 60947-2). 4-polig, Nennstrom 25A, C-Charakteristik, Ti24-Schnittstelle, Isolationsspannung (Ui) 500V. Fernschaltung mittels Impuls und/oder Dauersignal entsprechend einem der drei einstellbaren Betriebsarten durch den Anwender. Schützen von Stromkreisen gegen Kurzschlussströme. Schützen von Stromkreisen gegen Überlastströme. Trennen von Stromkreisen. Mit Ti24 Anschluss für die direkte Anbindung an SPS oder dezentrale E/A. Bistabiler Schaltmechanismus benötigt keine Halteleistung. Grüne Anzeige am Schalter gewährleistet, dass die Kontakte geöffnet sind und ein sicheres Arbeiten auf der Abgangsseite gewährleistet wird. Sprungschaltung gewährleistet verschleißarmes Schalten der Kontakte. Anzeigeleuchte des Betriebszustandes. Steuerung durch drei einstellbare Betriebsarten anhand des Drucktasters auf der Gerätefrontseite möglich. Schutzart IP20. Zur Steuerung der Eingänge Y1 und Y2 mittels 24/48V AC/DC kann das Koppelrelais iMDU verwendet werden. Farbton RAL 9003. Der fernschaltbare Leitungsschutzschalter Reflex iC60N erfüllt folgende Normen IEC/EN 60947-2.

Technische Details
Auslösecharakteristik	C
Polzahl	4
Bemessungsstrom	25 A
Bemessungsspannung	415 V
Bemessungsabschaltvermögen nach IEC 60947-2	10 kA
Spannungsart	AC
Frequenz	50..60 Hz
Mitschaltender Neutralleiter	nein
Überspannungskategorie	4
Verschmutzungsgrad	3
Breite in Teilungseinheiten	6,5
Einbautiefe	44,5 mm
Zusatzeinrichtungen werkseitig angebaut	Fernantrieb
Bemessungsschaltstrom Zusatzeinrichtung	1 A
Bemessungsspannung Zusatzeinrichtung	230 V
Steuerspannungsart Zusatzeinrichtung	AC
Schutzart (IP)	IP20
Baugröße (nach DIN 43880)	3

Lieferumfang:
1 x Schneider Electric - Leitungsschutzschalter mit Zusatzeinrichtung Leistungsschalter A9C62425 25A 4P C TI24
