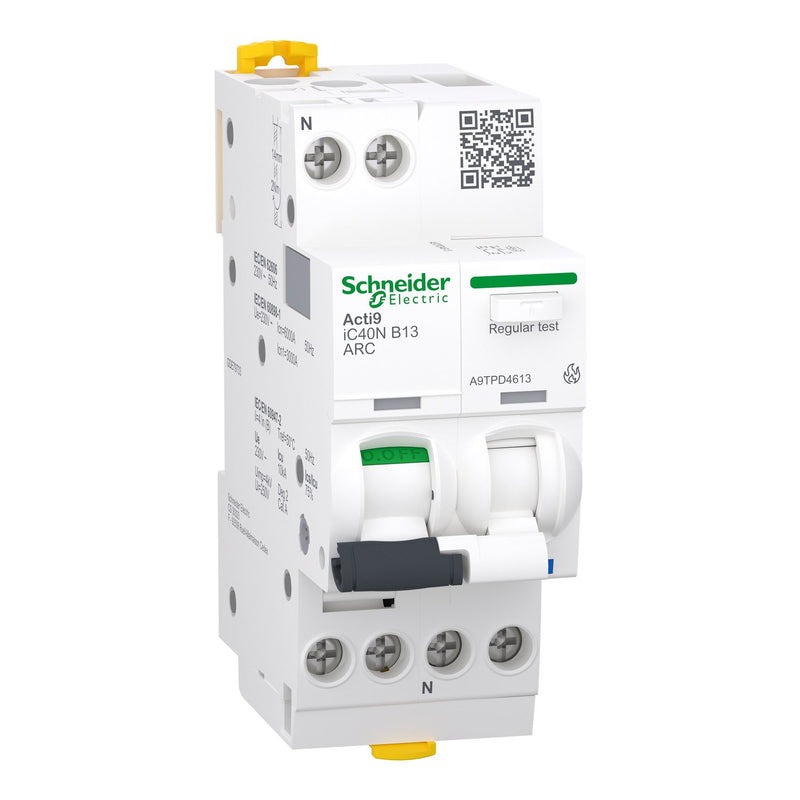

Schneider Electric - Leitungsschutzschalter mit Zusatzeinrichtung Brandschutzschalter A9TPD4613 AFDD 1P+N, 13A, B

Acti9 iC40N ARC - ist ein AFDD (Fehlerlichtbogenschutzeinrichtung/Brandschutzschalter) zur Erkennung von Fehlerlichtbögen in Kombination mit einem Leitungsschutzschalter. 1P+N, 13A Nennstrom und B-Charakteristik. Das Bemessungskurzschlussausschaltvermögen reicht bis zu 6000A bei 230VAC gemäß EN/IEC 60898-1 und 10kA bei 230VAC gemäß EN/IEC 60947-2. Dieser AFDD in Kombination mit dem Leitungsschutzschalter schützt Stromkreise gegen Kurzschluss, Überlaststrom und Brandgefahr durch Fehlerlichtbögen. Durch die intergierte Sprungschaltung (schalten durch Federkraft) des Schaltmechanismus erhöht sich die Lebensdauer. Die beiden einzigartigen VisiTrip-Anzeigen des Acti9 iArc reduzieren die Interventionszeit, indem sie den ausgefallen Stromkreis anzeigen und die Art des Fehlers schnell identifizieren lassen. Die elektrische Lebensdauer beträgt bis zu 10.000 und die mechanische Lebensdauer bis zu 20.000 Schaltspielen. Die Bemessungsisolationsspannung Ui beträgt 250VAC. Begrenzungsklasse 3 (nach EN/IEC60898-1). Das Produkt kann auf eine DIN-Schiene aufgerastet werden. Seine Breite beträgt 2 TE. Verschmutzungsgrad 2. Produktfarbe weiß (RAL9003). Abmessungen (B) 36mm x (H) 91mm x (T)73mm. Schutzart IP20 (gemäß IEC/EN 60529) und IP40, sobald es in einem modularen Gehäuse eingebaut ist. Dieses Produkt ist konform gemäß der Normen EN/IEC 62606, EN/IEC 60898-1 und EN/IEC 60947-2.

Technische Details
Auslösecharakteristik	B
Polzahl	2
Bemessungsstrom	13 A
Bemessungsspannung	230 V
Bemessungsabschaltvermögen nach EN 60898	6 kA
Bemessungsabschaltvermögen nach IEC 60947-2	10 kA
Spannungsart	AC
Energiebegrenzungsklasse	3
Frequenz	50 Hz
Mitschaltender Neutralleiter	ja
Überspannungskategorie	3
Verschmutzungsgrad	2
Breite in Teilungseinheiten	2
Einbautiefe	44 mm
Zusatzeinrichtungen werkseitig angebaut	Brandschutzschalter
Schutzart (IP)	IP20
Baugröße (nach DIN 43880)	2

Lieferumfang:
1 x Schneider Electric - Leitungsschutzschalter mit Zusatzeinrichtung Brandschutzschalter A9TPD4613 AFDD 1P+N, 13A, B
