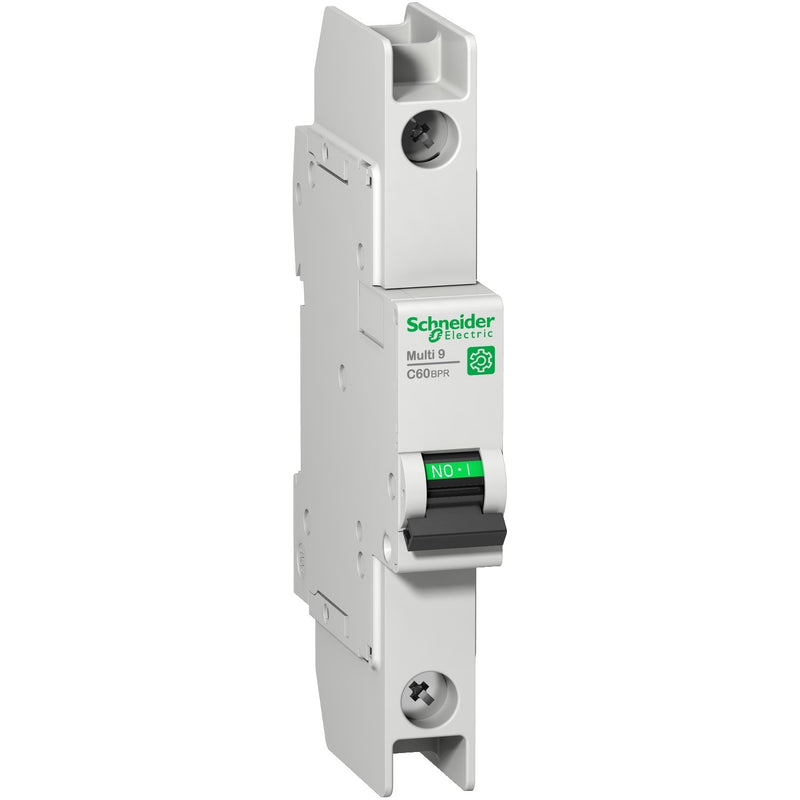

Schneider Electric - Leitungsschutzschalter LS-Schalter Multi 9 OEM M9F52104 C60BPR RING 1P 4A

Leitungsschutzschalter C60H-DC Multi 9 OEM, 6kA (IEC/EN 60947-2). 2-polig, Nennstrom 6A B-Charakteristik, Betriebsspannung (Ue) 500V DC, Isolationsspannung (Ui) 500 V DC. Multistandard-Leitungsschutzschalter für Gleichstrom. Einfach-Anschlussklemme für Kabel und Stiftkammschiene an der Geräteober- und unterseite. Befestigung über normalen Clipverschluss auf DIN-Schiene. Sprungschaltung für verschleißarmes Schalten der Kontakte. Leitungsschutzschalter C60 sind für eine hohe Lebensdauer und stark beanspruchte industrielle Umgebungen ausgelegt. Technologie der Auslöseeinheit- thermomagnetisch. Zusätzlich anreihbare Hilfsmodule (optional)- Anzeige von Schaltstellung (OF), Fehlerauslösung (SD), Arbeitsstromauslöser (MX, MX+OF), Unterspannungsauslöser (MN, MNs, MNx). Werkzeuglose Montage linksseitig am Gerät. Der C60H-DC Leitungsschutzschalter erfüllt folgende Normen- IEC60947-2, UL1077.

Technische Details
Einbautiefe	48 mm
Auslösecharakteristik	C
Polzahl (gesamt)	1
Anzahl der abgesicherten Pole	1
Bemessungsstrom	4 A
Bemessungsspannung	277 V
Bemessungsisolationsspannung Ui	500 V
Bemessungsstoßspannungsfestigkeit Uimp	6 kV
Spannungsart	AC/DC
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V	10 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V	3 kA
Frequenz	50..60 Hz
Verlustleistung	2 W
Unterputzmontage	nein
Mitschaltender Neutralleiter	ja
Überspannungskategorie	4
Verschmutzungsgrad	3
Zusatzeinrichtungen möglich	ja
Breite in Teilungseinheiten	2
Schutzart (IP)	IP20
Umgebungstemperatur während des Betriebs	-30..70 °C
Anschließbarer Leiterquerschnitt mehrdrähtig	1..16 mm²
Anschließbarer Leiterquerschnitt eindrähtig	1..25 mm²
Explosionsgeschützt	nein

Lieferumfang:
1 x Schneider Electric - Leitungsschutzschalter LS-Schalter Multi 9 OEM M9F52104 C60BPR RING 1P 4A
