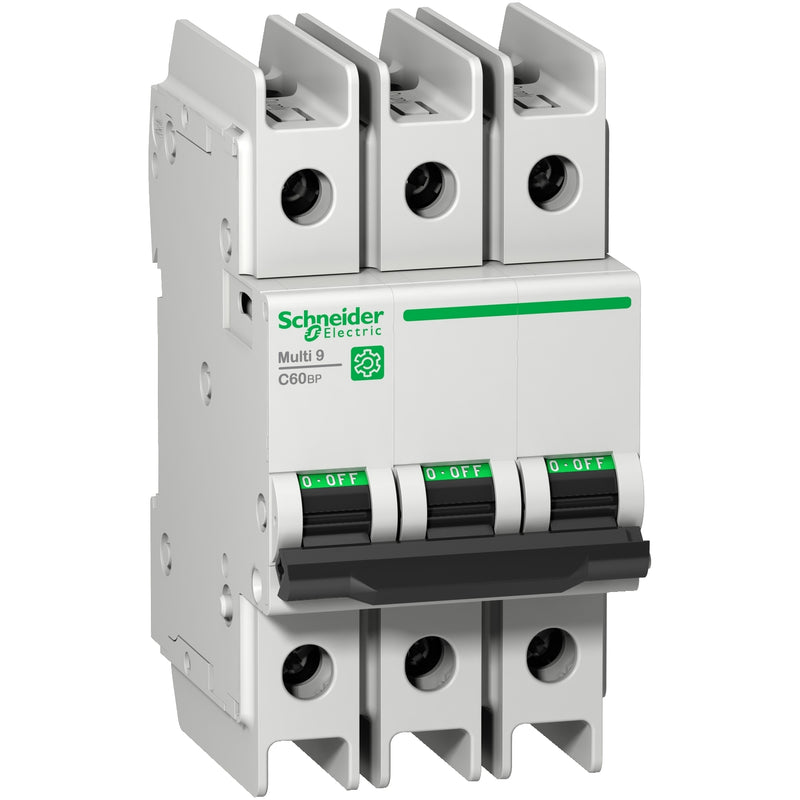

Schneider Electric - Leitungsschutzschalter LS-Schalter Multi 9 OEM M9F43330 C60BP 3-pol 30A 10kA

Leitungsschutzschalter N40N Multi 9 OEM, 10 kA. 1-polig+N, Nennstrom 3A, C-Charakteristik, Betriebsspannung (Ue) 240 V, Isolationsspannung (Ui) 240V-415V AC. Einfach-Anschlussklemme für Kabel und Stiftkammschiene an der Geräteober- und unterseite. Befestigung über normalen Clipverschluss auf DIN-Schiene. Sprungschaltung für verschleißarmes Schalten der Kontakte. Zusätzlich anreihbare Hilfsmodule (optional)- Anzeige von Schaltstellung (OF), Fehlerauslösung (SD), Arbeitsstromauslöser (MX, MX+OF), Unterspannungsauslöser (MN, MNs, MNx). Werkzeuglose Montage linksseitig am Gerät. Der N40N Leitungsschutzschalter erfüllt folgende Normen- IEC/EN 60947-2.

Technische Details
Einbautiefe	48 mm
Auslösecharakteristik	D
Polzahl (gesamt)	3
Anzahl der abgesicherten Pole	3
Bemessungsstrom	30 A
Bemessungsspannung	277 V
Bemessungsisolationsspannung Ui	500 V
Bemessungsstoßspannungsfestigkeit Uimp	6 kV
Spannungsart	AC
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V	20 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V	10 kA
Frequenz	50..60 Hz
Verlustleistung	2,5 W
Unterputzmontage	nein
Mitschaltender Neutralleiter	ja
Überspannungskategorie	4
Verschmutzungsgrad	3
Zusatzeinrichtungen möglich	ja
Breite in Teilungseinheiten	6
Schutzart (IP)	IP20
Umgebungstemperatur während des Betriebs	-30..70 °C
Anschließbarer Leiterquerschnitt mehrdrähtig	1..25 mm²
Anschließbarer Leiterquerschnitt eindrähtig	1..35 mm²
Explosionsgeschützt	nein

Lieferumfang:
1 x Schneider Electric - Leitungsschutzschalter LS-Schalter Multi 9 OEM M9F43330 C60BP 3-pol 30A 10kA

Keine Downloads vorhanden.
