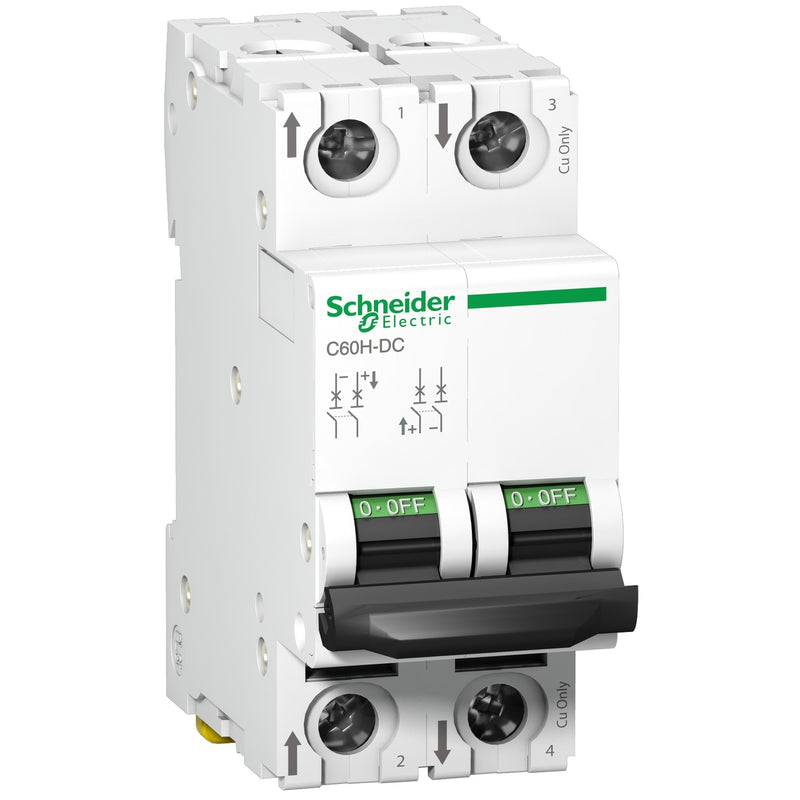

Schneider Electric - Leitungsschutzschalter LS-Schalter A9N61532 2P 20A C C60H-DC

Leitungsschutzschalter C60N Multi 9 OEM, 10 kA (IEC/EN 60947-2). 3-polig, Nennstrom 50A, B-Charakteristik, Betriebsspannung (Ue) 415V AC / 125V DC, Isolationsspannung (Ui) 500V AC. Einfach-Anschlussklemme für Kabel und Stiftkammschiene an der Geräteober- und unterseite. Befestigung über normalen Clipverschluss auf DIN-Schiene. Sprungschaltung für verschleißarmes Schalten der Kontakte. Leitungsschutzschalter C60 sind für eine hohe Lebensdauer und stark beanspruchte industrielle Umgebungen ausgelegt. Technologie der Auslöseeinheit- thermomagnetisch. Zusätzlich anreihbare Hilfsmodule (optional)- Anzeige von Schaltstellung (OF), Fehlerauslösung (SD), Arbeitsstromauslöser (MX, MX+OF), Unterspannungsauslöser (MN, MNs, MNx). Werkzeuglose Montage linksseitig am Gerät. Der C60N erfüllt folgende Normen- IEC60947-2.

Technische Details
Einbautiefe	44 mm
Auslösecharakteristik	C
Polzahl (gesamt)	2
Anzahl der abgesicherten Pole	1
Bemessungsstrom	20 A
Bemessungsspannung	440 V
Bemessungsisolationsspannung Ui	500 V
Bemessungsstoßspannungsfestigkeit Uimp	6 kV
Spannungsart	DC
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V	20 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V	10 kA
Verlustleistung	3 W
Unterputzmontage	nein
Mitschaltender Neutralleiter	nein
Überspannungskategorie	4
Verschmutzungsgrad	3
Zusatzeinrichtungen möglich	ja
Breite in Teilungseinheiten	4
Schutzart (IP)	IP20
Umgebungstemperatur während des Betriebs	-25..70 °C
Anschließbarer Leiterquerschnitt mehrdrähtig	1..16 mm²
Anschließbarer Leiterquerschnitt eindrähtig	1..25 mm²
Explosionsgeschützt	nein

Lieferumfang:
1 x Schneider Electric - Leitungsschutzschalter LS-Schalter A9N61532 2P 20A C C60H-DC
