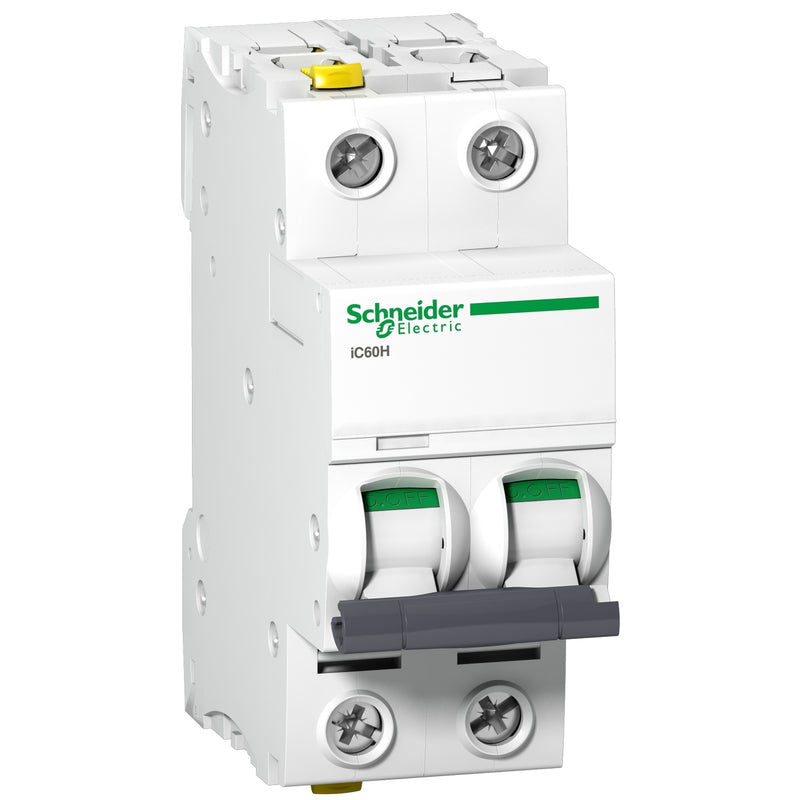

Schneider Electric - Leitungsschutzschalter LS-Schalter A9F07213 2P 13A C IC60H

Leitungsschutzschalter Acti 9 iC60H, 10kA (IEC/EN 60898-1), 15kA (IEC/EN 60947-2). 2-polig, Nennstrom 13A, C-Charakteristik, Betriebsspannung (Ue) 380-415V AC, Isolationsspannung (Ui) 500V AC. Doppel-Anschlussklemme für Kabel und Stiftkammschiene an der Geräteober- und unterseite. Sprungschaltung für verschleißarmes Schalten der Kontakte. Mitfahrende Isolationsabdeckung. Betätigung des Hutschienen-Befestigungselements an der Gerätefrontseite für werkzeuglose Montage und leichte Erreichbarkeit für den Anwender. Mit mechanischer frontseitiger Fehlermeldeanzeige (VisiTrip) zur Anzeige von Auslösungen durch Überlast oder Kurzschluss. Sichere Kontaktanzeige (VisiSafe) des Leitungsschutzschalters, bei grüner Anzeige Sicherheit der Spannungsfreiheit auf der Abgangsseite. Technologie der Auslöseeinheit- thermomagnetisch. Kombinierbar mit dem FI-Schutzschaltern der Baureihe Acti 9 iID, sowie dem FI Block Vigi iC60. Zusätzlich anreihbare Hilfsmodule (optional)- Anzeige von Schaltstellung, Fehlerauslösung, Arbeitsstromauslöser, Unterspannungsauslöser, Überspannungsauslöser. Farbton RAL 9003. Der iC60H Leitungsschutzschalter erfüllt folgende Normen- IEC/EN 60898-1 und IEC/EN 60947-2. Des Weiteren ist diese Baureihe VDE zertifiziert!.

Technische Details
Einbautiefe	44,5 mm
Auslösecharakteristik	C
Polzahl (gesamt)	2
Anzahl der abgesicherten Pole	2
Bemessungsstrom	13 A
Bemessungsspannung	400 V
Bemessungsisolationsspannung Ui	500 V
Bemessungsstoßspannungsfestigkeit Uimp	6 kV
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V	10 kA
Spannungsart	AC/DC
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V	10 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V	30 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V	15 kA
Frequenz	50..60 Hz
Verlustleistung	2,3 W
Energiebegrenzungsklasse	3
Unterputzmontage	nein
Mitschaltender Neutralleiter	nein
Überspannungskategorie	4
Verschmutzungsgrad	3
Zusatzeinrichtungen möglich	ja
Breite in Teilungseinheiten	2
Schutzart (IP)	IP20
Umgebungstemperatur während des Betriebs	-35..70 °C
Anschließbarer Leiterquerschnitt mehrdrähtig	1..16 mm²
Anschließbarer Leiterquerschnitt eindrähtig	1..25 mm²
Explosionsgeschützt	nein

Lieferumfang:
1 x Schneider Electric - Leitungsschutzschalter LS-Schalter A9F07213 2P 13A C IC60H
