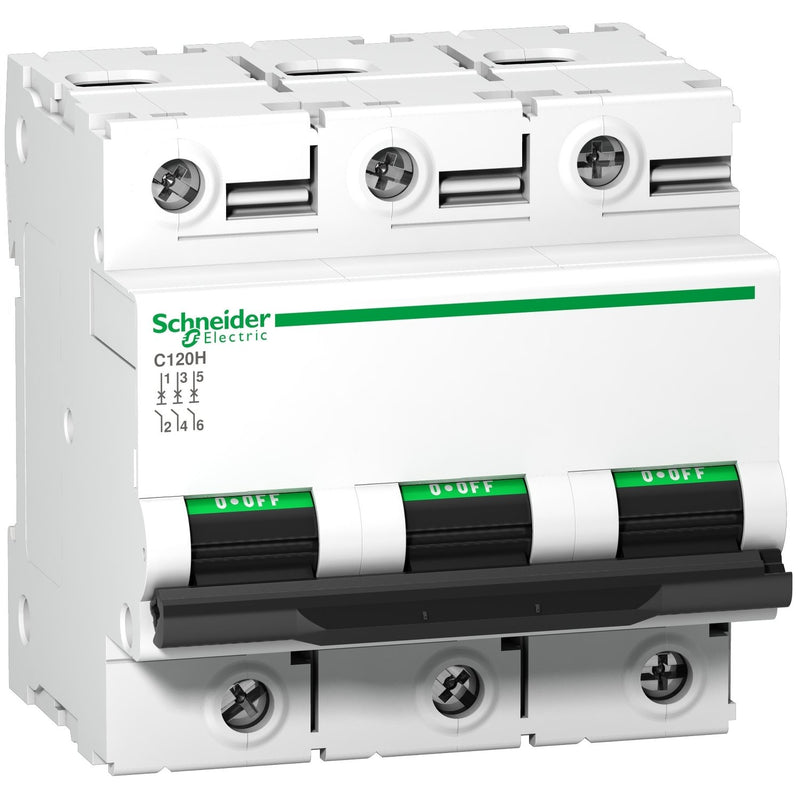

Schneider Electric - Leitungsschutzschalter A9N18467 C120H, 3P, 63A

Leitungsschutzschalter Acti 9 iDPN, 6kA (IEC/EN 60898-1). 3-polig, Nennstrom 32A, C-Charakteristik, 3TE, Betriebsspannung (Ue) 400V AC, Isolationsspannung (Ui) 440V AC. Schutz gegen Kurzschluss und Überlast in elektrischen Anlagen, in denen der Neutralleiter mitgeschaltet wird. Die sehr enge Bauform ermöglicht eine hohe Packungsdichte im Schaltschrank. Technologie der Auslöseeinheit- thermomagnetisch. Kombinierbar mit FI-Blöcken. Zusätzlich anreihbare Hilfsmodule (optional)- Anzeige von Schaltstellung, Fehlerauslösung, Arbeitsstromauslöser, Unterspannungsauslöser, Überspannungsauslöser. Farbton RAL 9003. Der iDPN Leitungsschutzschalter erfüllt folgende Normen- IEC/EN 60898-1.

Technische Details
Einbautiefe	44 mm
Auslösecharakteristik	C
Polzahl (gesamt)	3
Anzahl der abgesicherten Pole	3
Bemessungsstrom	63 A
Bemessungsspannung	400 V
Bemessungsisolationsspannung Ui	500 V
Bemessungsstoßspannungsfestigkeit Uimp	6 kV
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V	15 kA
Spannungsart	AC
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V	15 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V	30 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V	15 kA
Frequenz	50..60 Hz
Verlustleistung	3 W
Energiebegrenzungsklasse	3
Unterputzmontage	nein
Mitschaltender Neutralleiter	nein
Überspannungskategorie	4
Verschmutzungsgrad	3
Zusatzeinrichtungen möglich	ja
Breite in Teilungseinheiten	4,5
Schutzart (IP)	IP20
Umgebungstemperatur während des Betriebs	-30..60 °C
Anschließbarer Leiterquerschnitt mehrdrähtig	1..35 mm²
Anschließbarer Leiterquerschnitt eindrähtig	1,5..50 mm²
Explosionsgeschützt	nein

Lieferumfang:
1 x Schneider Electric - Leitungsschutzschalter A9N18467 C120H, 3P, 63A
