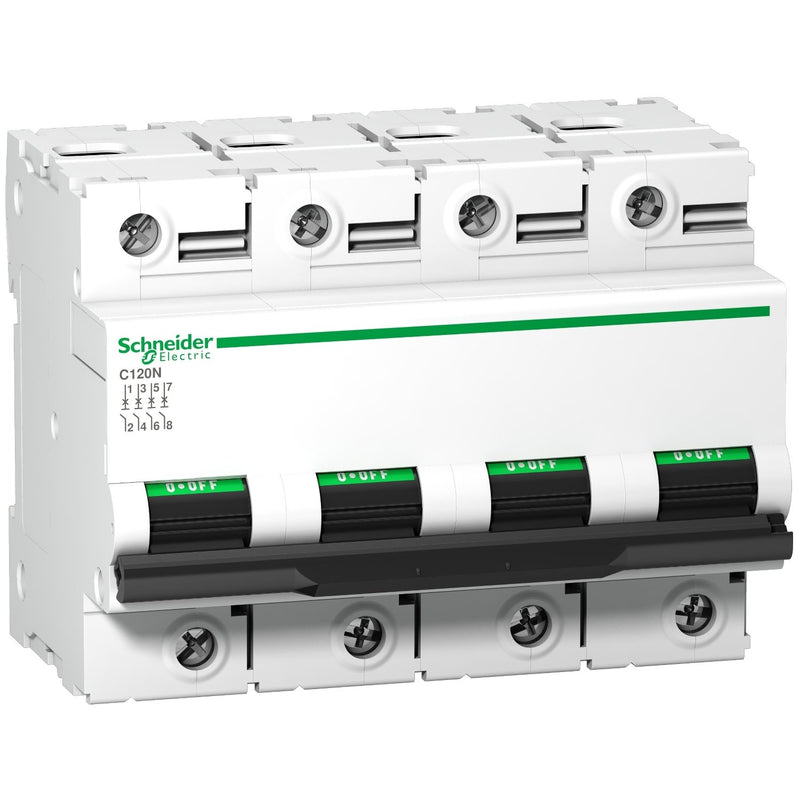

Schneider Electric - Leitungsschutzschalter A9N18372 C120N, 4P, 80A

Leitungsschutzschalter Acti 9 K60N, 6kA (IEC/EN 60898-1). 1-polig, Nennstrom 13A, C-Charakteristik, Betriebsspannung (Ue) 400V AC, Isolationsspannung (Ui) 500V AC. Doppelfunktionsklemme an der Geräteunterseite für getrennten Anschluss von Gabel-Phasenschiene und Leiter. Käfigklemme an der Geräteoberseite. Sprungschaltung für verschleißarmes Schalten der Kontakte. Farbton RAL 9003. Der K60N Leitungsschutzschalter erfüllt folgende Normen- IEC/EN 60898-1. Des Weiteren ist diese Baureihe VDE zertifiziert.

Technische Details
Einbautiefe	44 mm
Auslösecharakteristik	C
Polzahl (gesamt)	4
Anzahl der abgesicherten Pole	4
Bemessungsstrom	80 A
Bemessungsspannung	400 V
Bemessungsisolationsspannung Ui	500 V
Bemessungsstoßspannungsfestigkeit Uimp	6 kV
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V	10 kA
Spannungsart	AC
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V	10 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V	20 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V	10 kA
Frequenz	50..60 Hz
Verlustleistung	3,2 W
Energiebegrenzungsklasse	3
Unterputzmontage	nein
Mitschaltender Neutralleiter	ja
Überspannungskategorie	4
Verschmutzungsgrad	3
Zusatzeinrichtungen möglich	ja
Breite in Teilungseinheiten	6
Schutzart (IP)	IP20
Umgebungstemperatur während des Betriebs	-25..70 °C
Anschließbarer Leiterquerschnitt mehrdrähtig	1..35 mm²
Anschließbarer Leiterquerschnitt eindrähtig	1,5..50 mm²
Explosionsgeschützt	nein

Lieferumfang:
1 x Schneider Electric - Leitungsschutzschalter A9N18372 C120N, 4P, 80A
