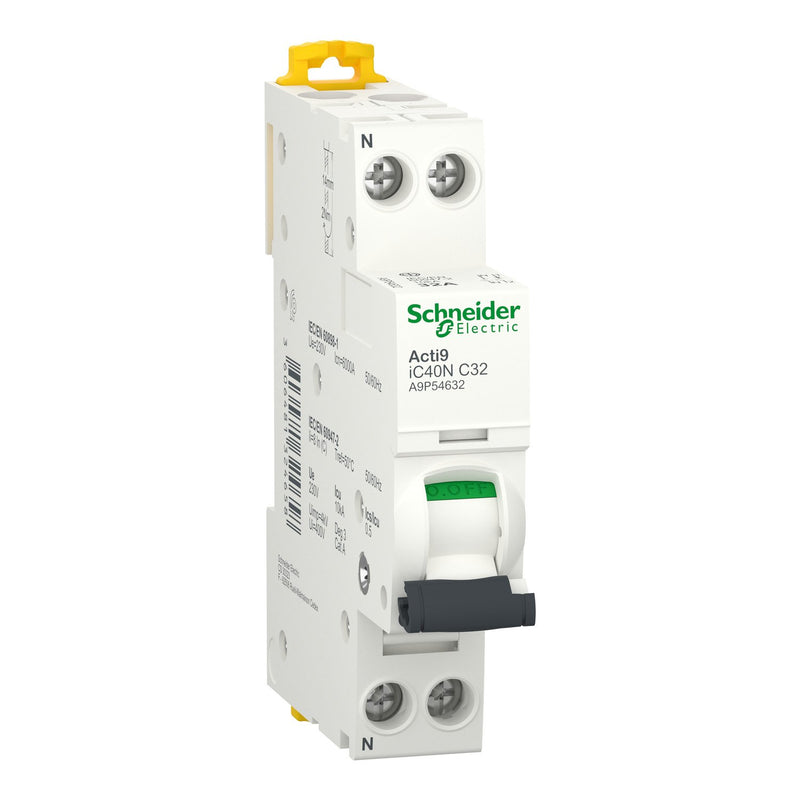

Schneider Electric - Leitungsschutzschalter Leistungsschutzschalter A9P54632 Acti0 iC40N 32A

Bei diesem Produkt Clario iC40N handelt es sich um einen Leitungsschutzschalter (MCB). Es handelt sich um einen 1P+N-Leitungsschutzschalter mit 1 geschützten Pol und 32A bei Nennstrom und Auslösekennlinie C. Das Ausschaltvermögen beträgt bis zu 10kA bei 230VAC in Übereinstimmung mit der Norm EN/IEC 60947-2. Dieses Produkt erfüllt sowohl die Industrienorm EN/IEC 60898-1 als auch die Norm für den Wohnbereich EN/IEC 60947-2. Die Installation und Verkabelung wird durch die Clip-On-Funktion sowie die Wartungsfreundlichkeit vereinfacht. Elektrische Lebensdauer von bis zu 10.000 Zyklen und eine mechanische Lebensdauer von bis zu 20.000 Zyklen. Die Ue-Betriebsspannung beträgt 230VAC. Die Nennisolationsspannung Ui beträgt 400VAC. Die Bemessungs-Stossspannungsfestigkeit beträgt 4kV. Die Betriebsfrequenz beträgt 50Hz oder 60Hz. Kann auf DIN-Schiene montiert werden. Seine Breite beträgt 2 x 9 mm. Der Verschmutzungsgrad beträgt 3. Die Produktfarbe ist weiss (RAL9003). Die Abmessungen betragen (B) 18mm x (H) 85mm x (T) 74mm. Das Gewicht beträgt 120g. Gemäss der Norm IEC 60529 beträgt der Schutzgrad IP20 und IP40 im Gehäuse. Die Betriebstemperatur beträgt -25°C bis 70°C. Die Lagertemperatur beträgt -40°C bis 85°C. Die Betriebstemperatur beträgt -25°C bis 70°C.

Technische Details
Einbautiefe	44 mm
Auslösecharakteristik	C
Polzahl (gesamt)	2
Anzahl der abgesicherten Pole	1
Bemessungsstrom	32 A
Bemessungsspannung	230 V
Bemessungsisolationsspannung Ui	400 V
Bemessungsstoßspannungsfestigkeit Uimp	4 kV
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V	6 kA
Spannungsart	AC
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V	10 kA
Frequenz	50..60 Hz
Verlustleistung	4,4 W
Energiebegrenzungsklasse	3
Unterputzmontage	nein
Mitschaltender Neutralleiter	ja
Überspannungskategorie	3
Verschmutzungsgrad	3
Zusatzeinrichtungen möglich	ja
Breite in Teilungseinheiten	1
Schutzart (IP)	IP20
Umgebungstemperatur während des Betriebs	-25..70 °C
Anschließbarer Leiterquerschnitt mehrdrähtig	1..10 mm²
Anschließbarer Leiterquerschnitt eindrähtig	1..16 mm²
Explosionsgeschützt	nein

Lieferumfang:
1 x Schneider Electric - Leitungsschutzschalter Leistungsschutzschalter A9P54632 Acti0 iC40N 32A
