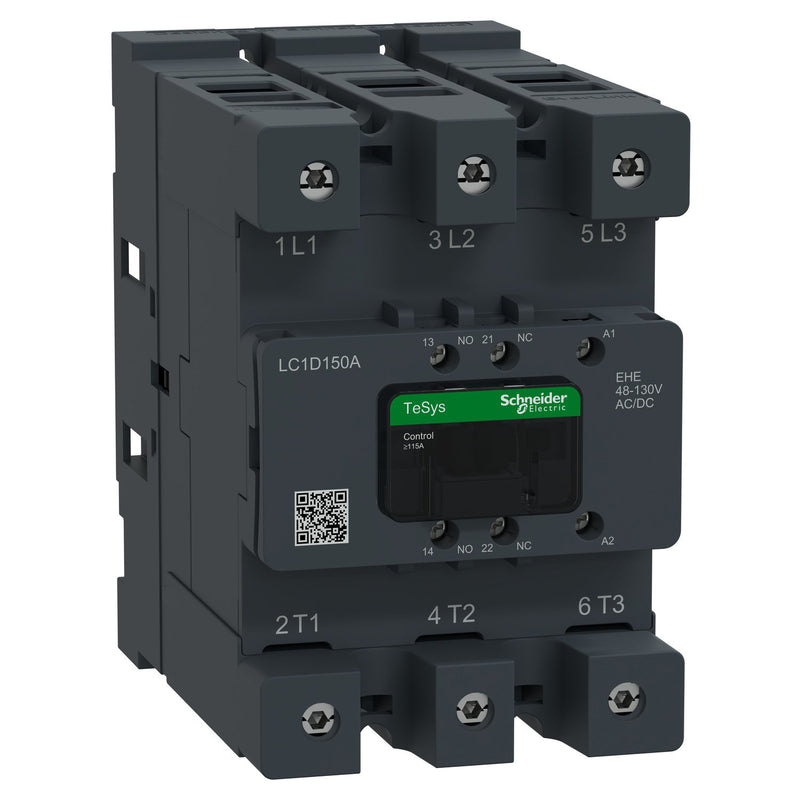

Schneider Electric - Leistungsschütz zum Schalten von Wechselstrom Schütz 3P 150A AC3 48-130V LC1D150AEHE AC/DC 1S1Ö

TeSys Deca Advanced Schütz, 3 Pole (3NO) für Anwendungen der Kategorie AC-3 bis 150A 75kW 400_440V. Er ist mit einer elektronischen Breitbandspule 48-130V AC/DC ausgestattet, die einen geringeren Stromverbrauch hat, sowie mit integrierten 1NO+1NC-Hilfskontakten. Die Einbaulage ist beliebig, und LRD43 kann direkt unter dem Schütz montiert werden. Der Betriebstemperaturbereich liegt zwischen -40 °C und 70 °C, und es kann ohne Leistungsminderung in Höhen bis zu 3000 m installiert werden. Er wurde für anspruchsvolle Anwendungen mit verbesserter Leistung unter rauen Umgebungsbedingungen wie Salznebel, Staub und starken Stößen entwickelt. Die Abmessungen betragen 152 mm x 97 mm x 155 mm (H x B x T). Die kompakte Größe reduziert den Platzbedarf. Einfache Verkabelung mit frontseitigem Zugang zum Steuerkreis verbessert die Zugänglichkeit und Sicherheit. Front IP20 sowie eine verbesserte Robustheit der Hauptstromverbindung werden durch EverLink erreicht. Zertifiziert nach mehreren Normen (CE, CB, CCC, cULus, KC, RCM). Eindeutiger QR-Code ermöglicht schnellen Zugriff auf vollständige Produktdaten.

Technische Details
Bemessungssteuerspeisespannung Us bei AC 50 Hz	48..130 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz	48..130 V
Bemessungssteuerspeisespannung Us bei DC	48..130 V
Spannungsart zur Betätigung	AC/DC
Anzahl der Schließer als Hauptkontakte	3
Anschlussart Hauptstromkreis	Schraubanschluss
Betriebsspannung bei AC 50 Hz	440 V
Betriebsspannung bei AC 60 Hz	440 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V	200 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V	150 A
Bemessungsbetriebsleistung bei AC-3, 400 V	75 kW
Bemessungsbetriebsstrom Ie bei AC-4, 400 V	150 A
Bemessungsbetriebsleistung bei AC-4, 400 V	75 kW
Anzahl der Hilfskontakte als Schließer	1
Anzahl der Hilfskontakte als Öffner	1
Geeignet für Reiheneinbau	nein
Breite	97 mm
Höhe	152 mm
Tiefe	155 mm

Lieferumfang:
1 x Schneider Electric - Leistungsschütz zum Schalten von Wechselstrom Schütz 3P 150A AC3 48-130V LC1D150AEHE AC/DC 1S1Ö
