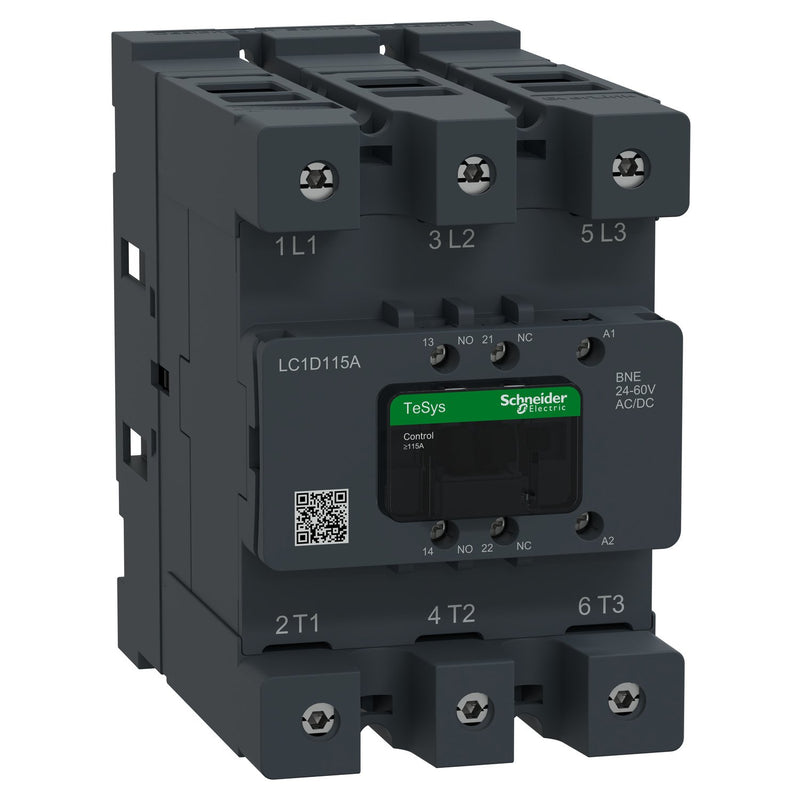

Schneider Electric - Leistungsschütz zum Schalten von Wechselstrom Schütz 3P 115A AC3 LC1D115ABNE 24-60V AC/DC 1S1Ö

TeSys Deca Advanced Schütz, 3-polig (3NO) für Anwendungen der Kategorie AC-3 bis zu 115A 55kW 400_440V. Es ist mit einer elektronischen 24-60V AC/DC-Breitbandspule ausgestattet, die einen geringeren Stromverbrauch hat, sowie mit integrierten 1NO+1NC-Hilfskontakten. Die Einbaulage ist beliebig, und LRD43 kann direkt unter dem Schütz montiert werden. Der Betriebstemperaturbereich liegt zwischen -40 °C und 70 °C und es kann ohne Leistungsminderung in Höhen bis zu 3000 m installiert werden. Er wurde für anspruchsvolle Anwendungen mit verbesserter Leistung unter rauen Umgebungsbedingungen wie Salznebel, Staub und starken Stößen entwickelt. Die Abmessungen betragen 152 mm x 97 mm x 155 mm (H x B x T). Die kompakte Größe reduziert den Platzbedarf. Einfache Verkabelung mit frontseitigem Zugang zum Steuerkreis verbessert die Zugänglichkeit und Sicherheit. Front IP20 sowie eine verbesserte Robustheit der Hauptstromverbindung werden durch EverLink erreicht. Zertifiziert nach mehreren Normen (CE, CB, CCC, cULus, KC, RCM). Eindeutiger QR-Code ermöglicht schnellen Zugriff auf vollständige Produktdaten.

Technische Details
Bemessungssteuerspeisespannung Us bei AC 50 Hz	24..60 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz	24..60 V
Bemessungssteuerspeisespannung Us bei DC	24..60 V
Spannungsart zur Betätigung	AC/DC
Anzahl der Schließer als Hauptkontakte	3
Anschlussart Hauptstromkreis	Schraubanschluss
Betriebsspannung bei AC 50 Hz	440 V
Betriebsspannung bei AC 60 Hz	440 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V	200 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V	115 A
Bemessungsbetriebsleistung bei AC-3, 400 V	55 kW
Bemessungsbetriebsstrom Ie bei AC-4, 400 V	115 A
Bemessungsbetriebsleistung bei AC-4, 400 V	55 kW
Anzahl der Hilfskontakte als Schließer	1
Anzahl der Hilfskontakte als Öffner	1
Geeignet für Reiheneinbau	nein
Breite	97 mm
Höhe	152 mm
Tiefe	155 mm

Lieferumfang:
1 x Schneider Electric - Leistungsschütz zum Schalten von Wechselstrom Schütz 3P 115A AC3 LC1D115ABNE 24-60V AC/DC 1S1Ö
