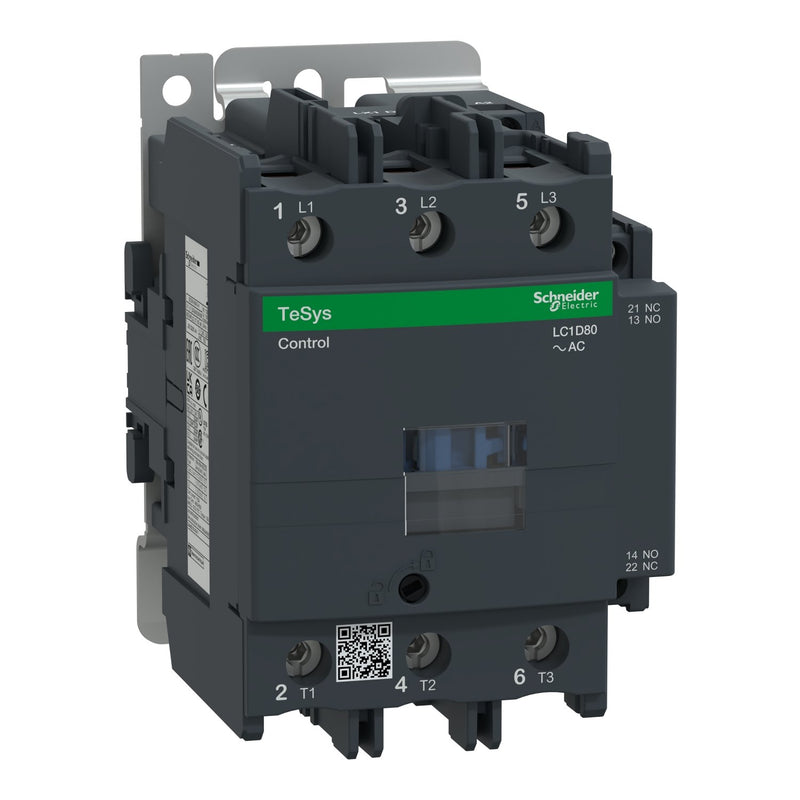

Schneider Electric - Leistungsschütz zum Schalten von Wechselstrom Leistungsschütz LC1D80G7 3P 80A 120V 50HZ

Leistungsschütz TeSys LC1D. 3 polig, 3 Schließer. Zusätzliche Hilfskontakte- 1 Schließer + 1 Öffner, Bemessungsbetriebsleistung bei AC-3, 400 V 37 kW, Bemessungsbetriebsstrom Ie bei AC-3, 400 V 80 A, Spule 120 V AC. Abmessung (BxHxT) 85x127x130 mm, Gewicht 1,59 kg. Kategorie AC-3, AC-4, AC-1. ohne integriertes Beschaltungsmodul. Schnelle und einfache Einrichtung. Sichere und langlebige Stromverbindung mit Everlink und Federklemmen. Geeignet für Sicherheitsanwendungen durch mechanisch gekoppelte Kontakte und Spiegelkontakte. Zertifizierungen nach DNV, GL, UL, CCC, LROS (Lloyds register of shipping), RINA, BV, GOST, CSA. Produktstandards gem.

Technische Details
Bemessungssteuerspeisespannung Us bei AC 50 Hz	120 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz	120 V
Spannungsart zur Betätigung	AC
Anzahl der Schließer als Hauptkontakte	3
Anschlussart Hauptstromkreis	Schraubanschluss
Betriebsspannung bei AC 50 Hz	440 V
Betriebsspannung bei AC 60 Hz	440 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V	125 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V	80 A
Bemessungsbetriebsleistung bei AC-3, 400 V	37 kW
Bemessungsbetriebsstrom Ie bei AC-4, 400 V	32 A
Bemessungsbetriebsleistung bei AC-4, 400 V	15 kW
Anzahl der Hilfskontakte als Schließer	1
Anzahl der Hilfskontakte als Öffner	1
Geeignet für Reiheneinbau	nein
Breite	85 mm
Höhe	127 mm
Tiefe	130 mm

Lieferumfang:
1 x Leistungsschütz LC1D80G7 3P 80A 120V 50HZ, 1 Öffner + 1 Schließer
