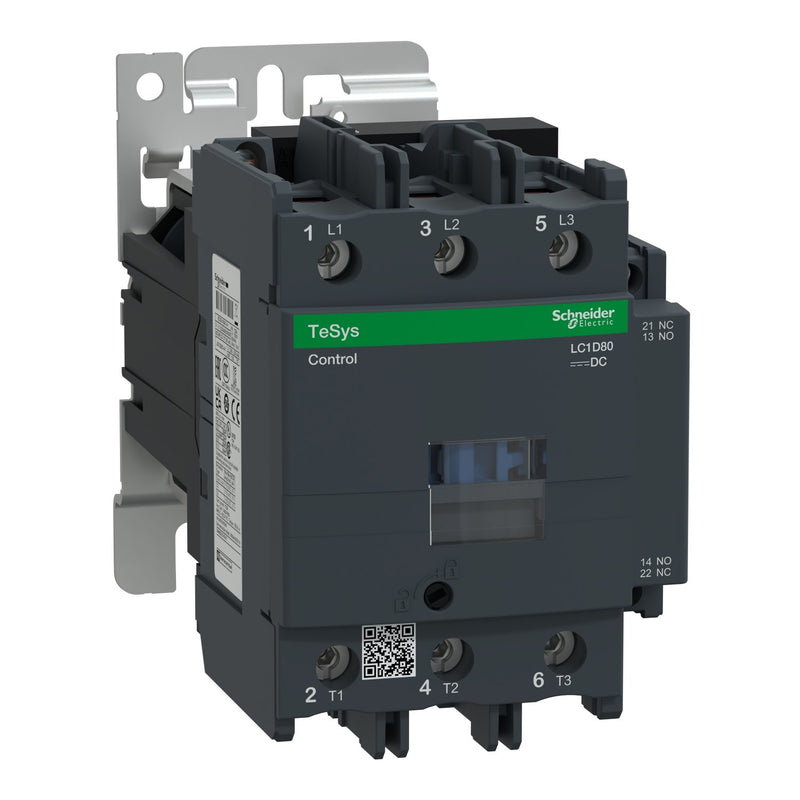

Schneider Electric - Leistungsschütz zum Schalten von Wechselstrom Leistungsschütz LC1D80BD 80A 24V DC

Leistungsschütz TeSys LC1D. 3 polig, 3 Schließer. Zusätzliche Hilfskontakte- 1 Schließer + 1 Öffner, Bemessungsbetriebsleistung bei AC-3, 400 V 37 kW, Bemessungsbetriebsstrom Ie bei AC-3, 400 V 80 A, Spule 24 V DC. Abmessung (BxHxT) 85x127x186 mm, Gewicht 2,59 kg. 3-polig, zwei integrierte Hilfskontakte, erweiterbar um bis zu vier Hilfskontakte. Kategorie AC-4, AC-1, AC-3. ohne integriertes Beschaltungsmodul. Schnelle und einfache Einrichtung. Sichere und langlebige Stromverbindung mit Everlink und Federklemmen. Geeignet für Sicherheitsanwendungen durch mechanisch gekoppelte Kontakte und Spiegelkontakte. Zertifizierungen nach GOST, RINA, GL, DNV, CSA, CCC, UL, LROS (Lloyds register of shipping), BV.

Technische Details
Bemessungssteuerspeisespannung Us bei DC	24 V
Spannungsart zur Betätigung	DC
Anzahl der Schließer als Hauptkontakte	3
Anschlussart Hauptstromkreis	Schraubanschluss
Bemessungsbetriebsstrom Ie bei AC-1, 400 V	125 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V	80 A
Bemessungsbetriebsleistung bei AC-3, 400 V	37 kW
Bemessungsbetriebsstrom Ie bei AC-4, 400 V	32 A
Bemessungsbetriebsleistung bei AC-4, 400 V	15 kW
Anzahl der Hilfskontakte als Schließer	1
Anzahl der Hilfskontakte als Öffner	1
Geeignet für Reiheneinbau	nein
Breite	85 mm
Höhe	127 mm
Tiefe	186 mm

Lieferumfang:
1 x Schneider Electric - Leistungsschütz zum Schalten von Wechselstrom Leistungsschütz LC1D80BD 80A 24V DC
