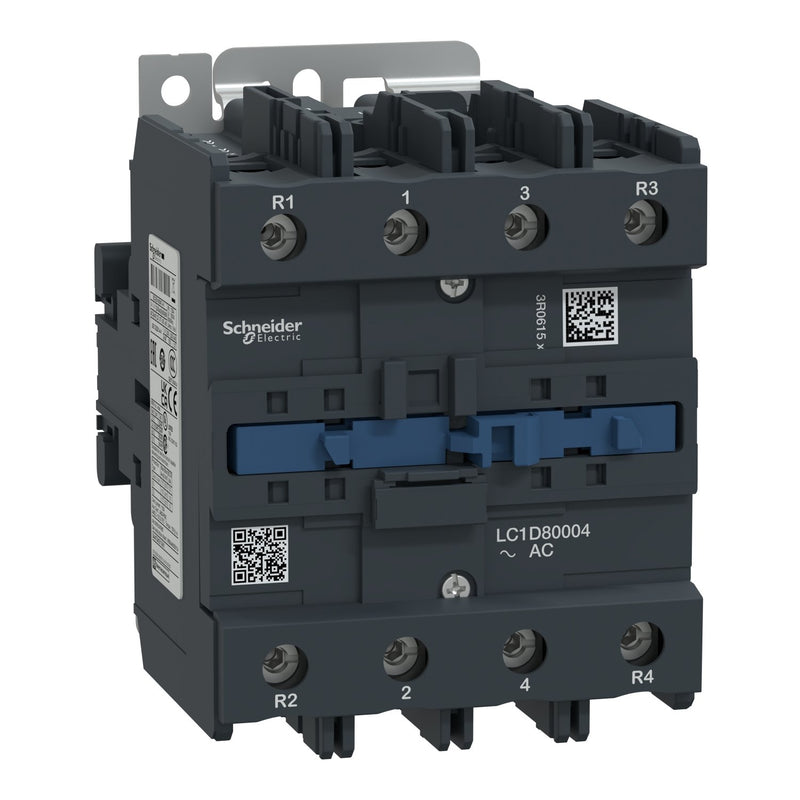

Schneider Electric - Leistungsschütz zum Schalten von Wechselstrom Leistungsschütz LC1D80004P5 4P 125A

4-poliges (4S) TeSys D-Schütz für AC-1-Lastanwendungen bis 125 A/690 V. Es verfügt über eine Spule mit 230 V 50 Hz, Stromanschlüsse über Schraubklemmen und Steuerung über Schraubklemmen. Ohne eingebaute Hilfsschalter können Hilfsschalterblöcke zur seitlichen und frontseitigen Montage hinzugefügt werden (separat zu bestellen). Bei hohen Betriebsgeschwindigkeiten von bis zu 3600 Zyklen/Stunde sorgt er für hohe Zuverlässigkeit und Haltbarkeit. Es verfügt über mehrere Normen (IEC, UL, CSA, CCC, EAC, Marine) und Green Premium-Konformität (RoHs/Reach).

Technische Details
Bemessungssteuerspeisespannung Us bei AC 50 Hz	230 V
Spannungsart zur Betätigung	AC
Anzahl der Schließer als Hauptkontakte	4
Anschlussart Hauptstromkreis	Schraubanschluss
Betriebsspannung bei AC 50 Hz	440 V
Betriebsspannung bei AC 60 Hz	440 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V	125 A
Bemessungsbetriebsleistung bei AC-3, 400 V	37 kW
Geeignet für Reiheneinbau	nein
Breite	96 mm
Höhe	127 mm
Tiefe	125 mm

Lieferumfang:
1 x Leistungsschütz zum Schalten von Wechselstrom
