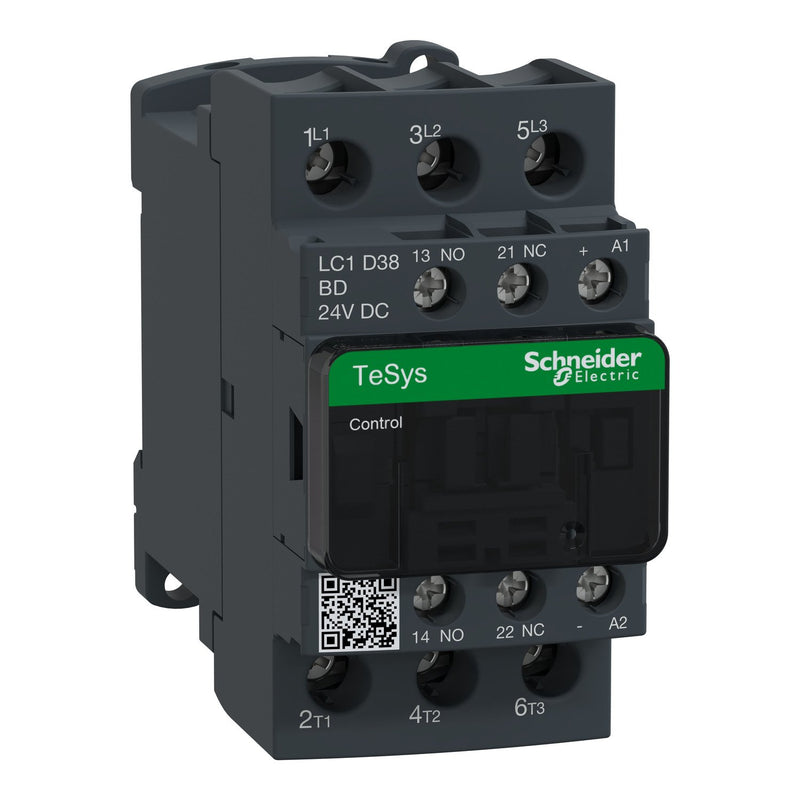

Schneider Electric - Leistungsschütz zum Schalten von Wechselstrom Leistungsschütz LC1D38BD 38A 24VDC

Leistungsschütz TeSys LC1D. 3 polig, 3 Schließer. Zusätzliche Hilfskontakte- 1 Schließer + 1 Öffner, Bemessungsbetriebsleistung bei AC-3, 400 V 18.5 kW, Bemessungsbetriebsstrom Ie bei AC-3, 400 V 38 A, Spule 24 V DC. Abmessung (BxHxT) 45x85x101 mm, Gewicht 0,54 kg. Kategorie AC-4, AC-3, AC-1. integrierte bidirektionale Amplitudenbegrenzerdiode. Schnelle und einfache Einrichtung. Sichere und langlebige Stromverbindung mit Everlink und Federklemmen. Geeignet für Sicherheitsanwendungen durch mechanisch gekoppelte Kontakte und Spiegelkontakte. Zertifizierungen nach RINA, GOST, CSA, BV, DNV, LROS (Lloyds register of shipping), UL, CCC, GL. Produktstandards gem.

Technische Details
Bemessungssteuerspeisespannung Us bei DC	24 V
Spannungsart zur Betätigung	DC
Anzahl der Schließer als Hauptkontakte	3
Anschlussart Hauptstromkreis	Schraubanschluss
Bemessungsbetriebsstrom Ie bei AC-1, 400 V	50 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V	38 A
Bemessungsbetriebsleistung bei AC-3, 400 V	18,5 kW
Bemessungsbetriebsstrom Ie bei AC-4, 400 V	18 A
Bemessungsbetriebsleistung bei AC-4, 400 V	7,5 kW
Anzahl der Hilfskontakte als Schließer	1
Anzahl der Hilfskontakte als Öffner	1
Geeignet für Reiheneinbau	nein
Breite	45 mm
Höhe	85 mm
Tiefe	101 mm

Lieferumfang:
1 x Leistungsschütz zum Schalten von Wechselstrom LC1D38BD 38A 24VDC
