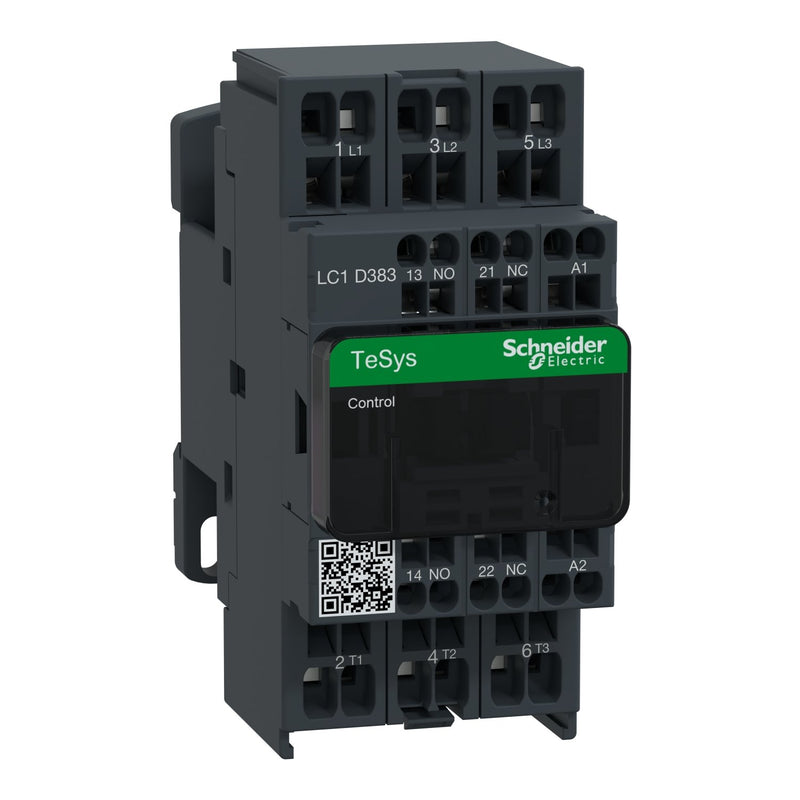

Schneider Electric - Leistungsschütz zum Schalten von Wechselstrom Leistungsschütz LC1D383E7 3-polig, 1S, 1Ö

Leistungsschütz TeSys LC1D. 3 polig, 3 Schließer. Zusätzliche Hilfskontakte- 1 Schließer + 1 Öffner, Bemessungsbetriebsleistung bei AC-3, 400 V 18.5 kW, Bemessungsbetriebsstrom Ie bei AC-3, 400 V 38 A, Spule 48 V AC. Abmessung (BxHxT) 45x85x92 mm, Gewicht 0,38 kg. Kategorie AC-3, AC-1. ohne eingebaute Amplitudenbegrenzerdiode. Schnelle und einfache Einrichtung. Sichere und langlebige Stromverbindung mit Everlink und Federklemmen. Geeignet für Sicherheitsanwendungen durch mechanisch gekoppelte Kontakte und Spiegelkontakte. Zertifizierungen nach DNV, RINA, BV, GOST, CCC, GL, LROS (Lloyds register of shipping), CSA, UL. Produktstandards gem. EN 60947-4-1, IEC 60947-5-1, UL 508, CSA C22.2 No 14, EN 60947-5-1, IEC 60947-4-1.

Technische Details
Bemessungssteuerspeisespannung Us bei AC 50 Hz	48 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz	48 V
Spannungsart zur Betätigung	AC
Anzahl der Schließer als Hauptkontakte	3
Anschlussart Hauptstromkreis	Federzuganschluss
Betriebsspannung bei AC 50 Hz	440 V
Betriebsspannung bei AC 60 Hz	440 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V	50 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V	38 A
Bemessungsbetriebsleistung bei AC-3, 400 V	18,5 kW
Bemessungsbetriebsstrom Ie bei AC-4, 400 V	18 A
Bemessungsbetriebsleistung bei AC-4, 400 V	7,5 kW
Anzahl der Hilfskontakte als Schließer	1
Anzahl der Hilfskontakte als Öffner	1
Geeignet für Reiheneinbau	nein
Breite	45 mm
Höhe	85 mm
Tiefe	92 mm

Lieferumfang:
1 x Schneider Electric - Leistungsschütz zum Schalten von Wechselstrom Leistungsschütz LC1D383E7 3-polig, 1S, 1Ö
