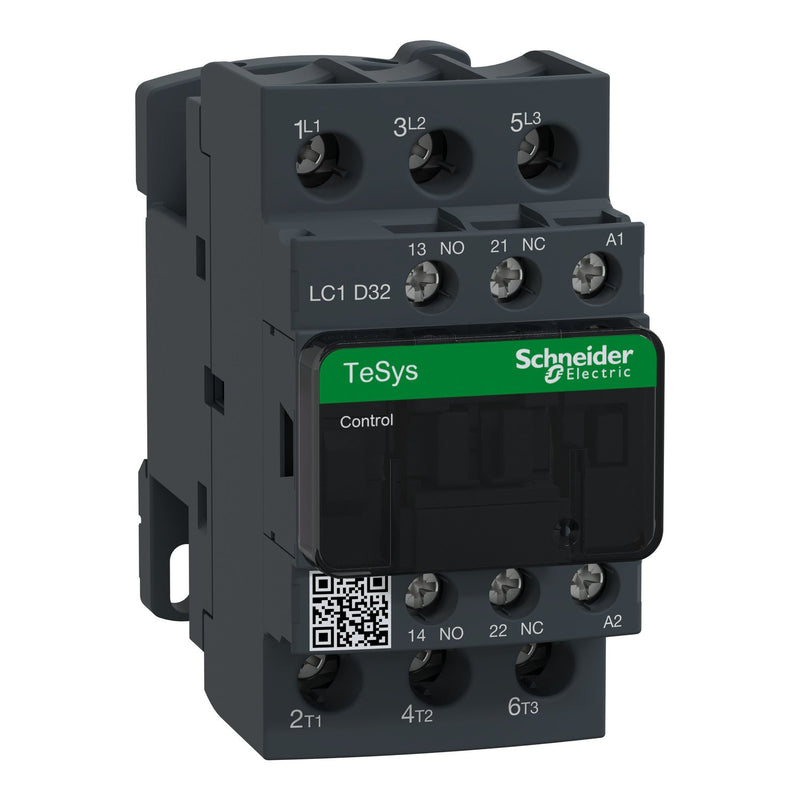

Schneider Electric - Leistungsschütz zum Schalten von Wechselstrom Leistungsschütz LC1D32Q7

Leistungsschütz TeSys LC1D. 3 polig, 3 Schließer. Zusätzliche Hilfskontakte- 1 Schließer + 1 Öffner, Bemessungsbetriebsleistung bei AC-3, 400 V 15 kW, Bemessungsbetriebsstrom Ie bei AC-3, 400 V 32 A, Spule 380 V AC. Abmessung (BxHxT) 45x85x92 mm, Gewicht 0,375 kg. Kategorie AC-3, AC-4, AC-1. ohne integriertes Beschaltungsmodul. Schnelle und einfache Einrichtung. Sichere und langlebige Stromverbindung mit Everlink und Federklemmen. Geeignet für Sicherheitsanwendungen durch mechanisch gekoppelte Kontakte und Spiegelkontakte. Zertifizierungen nach BV, RINA, UL, CCC, LROS (Lloyds register of shipping), DNV, GOST, GL, CSA. Produktstandards gem.

Technische Details
Bemessungssteuerspeisespannung Us bei AC 50 Hz	380 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz	380 V
Spannungsart zur Betätigung	AC
Anzahl der Schließer als Hauptkontakte	3
Anschlussart Hauptstromkreis	Schraubanschluss
Betriebsspannung bei AC 50 Hz	440 V
Betriebsspannung bei AC 60 Hz	440 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V	50 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V	32 A
Bemessungsbetriebsleistung bei AC-3, 400 V	15 kW
Bemessungsbetriebsstrom Ie bei AC-4, 400 V	18 A
Bemessungsbetriebsleistung bei AC-4, 400 V	7,5 kW
Anzahl der Hilfskontakte als Schließer	1
Anzahl der Hilfskontakte als Öffner	1
Geeignet für Reiheneinbau	nein
Breite	45 mm
Höhe	85 mm
Tiefe	92 mm

Lieferumfang:
1 x Leistungsschütz LC1D32Q7
