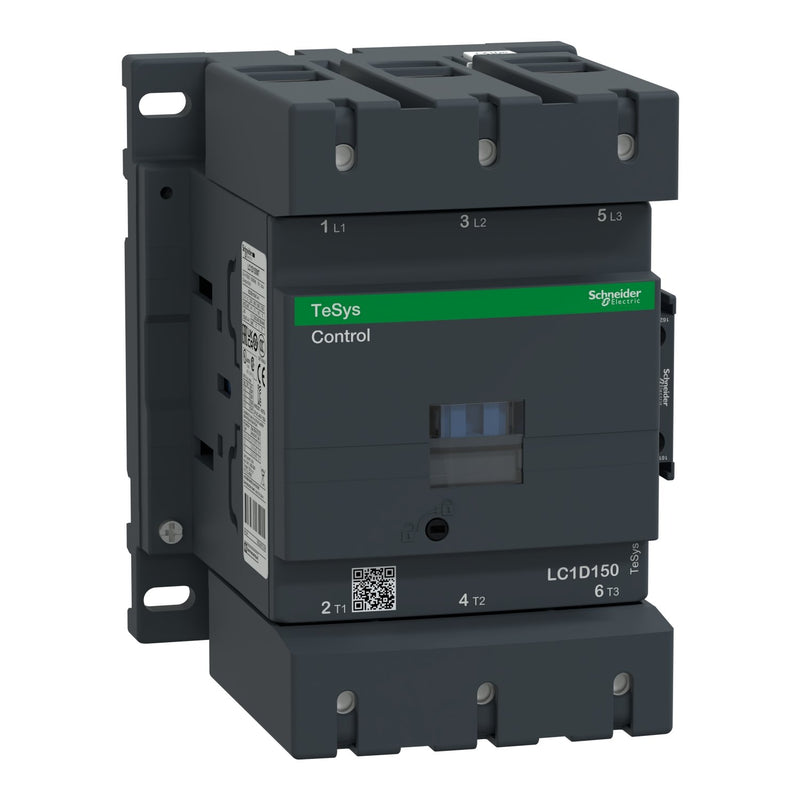

Schneider Electric - Leistungsschütz zum Schalten von Wechselstrom Leistungsschütz LC1D150F7

Leistungsschütz TeSys LC1D. 3 polig, 3 Schließer. Zusätzliche Hilfskontakte- 1 Schließer + 1 Öffner, Bemessungsbetriebsleistung bei AC-3, 400 V 75 kW, Bemessungsbetriebsstrom Ie bei AC-3, 400 V 150 A, Spule 110 V AC. Abmessung (BxHxT) 120x158x136 mm, Gewicht 2,5 kg. Kategorie AC-4, AC-3, AC-1. integrierte bidirektionale Amplitudenbegrenzerdiode. Schnelle und einfache Einrichtung. Sichere und langlebige Stromverbindung mit Everlink und Federklemmen. Geeignet für Sicherheitsanwendungen durch mechanisch gekoppelte Kontakte und Spiegelkontakte. Zertifizierungen nach CCC, GOST, DNV, UL, LROS (Lloyds register of shipping), BV, GL, RINA, CSA. Produktstandards gem.

Technische Details
Bemessungssteuerspeisespannung Us bei AC 50 Hz	110 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz	110 V
Spannungsart zur Betätigung	AC
Anzahl der Schließer als Hauptkontakte	3
Anschlussart Hauptstromkreis	Schraubanschluss
Betriebsspannung bei AC 50 Hz	440 V
Betriebsspannung bei AC 60 Hz	440 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V	200 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V	150 A
Bemessungsbetriebsleistung bei AC-3, 400 V	75 kW
Bemessungsbetriebsstrom Ie bei AC-4, 400 V	50 A
Bemessungsbetriebsleistung bei AC-4, 400 V	22 kW
Anzahl der Hilfskontakte als Schließer	1
Anzahl der Hilfskontakte als Öffner	1
Geeignet für Reiheneinbau	nein
Breite	120 mm
Höhe	158 mm
Tiefe	136 mm

Lieferumfang:
1 x Schneider Electric - Leistungsschütz zum Schalten von Wechselstrom Leistungsschütz LC1D150F7
