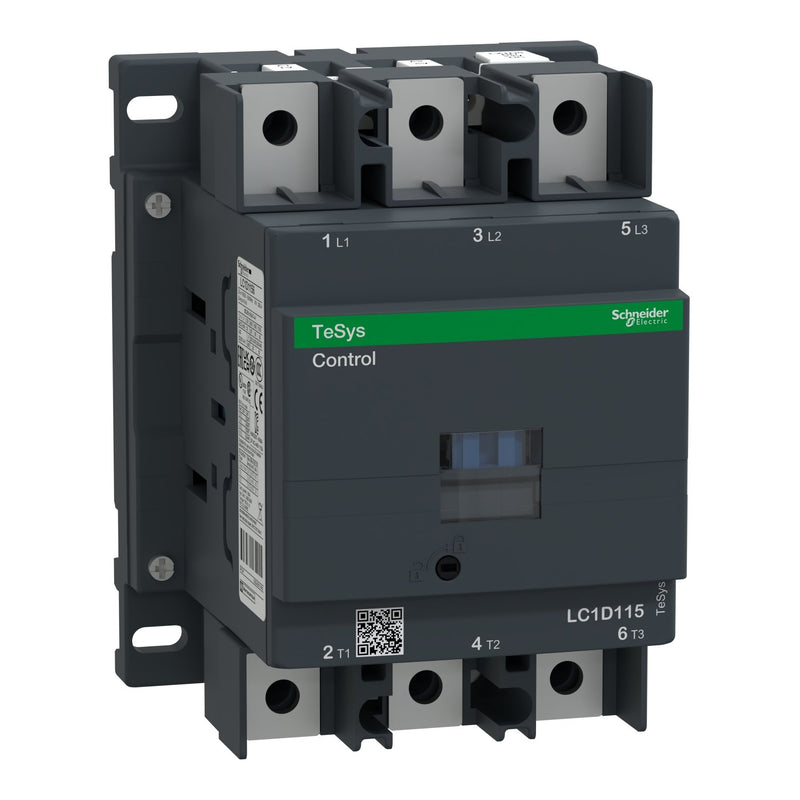

Schneider Electric - Leistungsschütz zum Schalten von Wechselstrom Leistungsschütz LC1D1156BD 3-polig, 1S, 1Ö

Leistungsschütz TeSys LC1D. 3 polig, 3 Schließer. Zusätzliche Hilfskontakte- 1 Schließer + 1 Öffner, Bemessungsbetriebsleistung bei AC-3, 400 V 55 kW, Bemessungsbetriebsstrom Ie bei AC-3, 400 V 115 A, Spule 24 V DC. Abmessung (BxHxT) 120x158x136 mm, Gewicht 2,5 kg. Kategorie AC-3, AC-1, AC-4. mit integraler Unterdrückungseinheit. Schnelle und einfache Einrichtung. Sichere und langlebige Stromverbindung mit Everlink und Federklemmen. Geeignet für Sicherheitsanwendungen durch mechanisch gekoppelte Kontakte und Spiegelkontakte. Zertifizierungen nach GOST, CCC, RINA, CSA, UL, BV, GL, LROS (Lloyds register of shipping), DNV. Produktstandards gem.

Technische Details
Bemessungssteuerspeisespannung Us bei DC	24 V
Spannungsart zur Betätigung	DC
Anzahl der Schließer als Hauptkontakte	3
Anschlussart Hauptstromkreis	sonstige
Bemessungsbetriebsstrom Ie bei AC-1, 400 V	200 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V	115 A
Bemessungsbetriebsleistung bei AC-3, 400 V	55 kW
Bemessungsbetriebsstrom Ie bei AC-4, 400 V	38 A
Bemessungsbetriebsleistung bei AC-4, 400 V	18,5 kW
Anzahl der Hilfskontakte als Schließer	1
Anzahl der Hilfskontakte als Öffner	1
Geeignet für Reiheneinbau	nein
Breite	120 mm
Höhe	158 mm
Tiefe	136 mm

Lieferumfang:
1 x Leistungsschütz LC1D1156BD 3-polig, 1S, 1Ö
