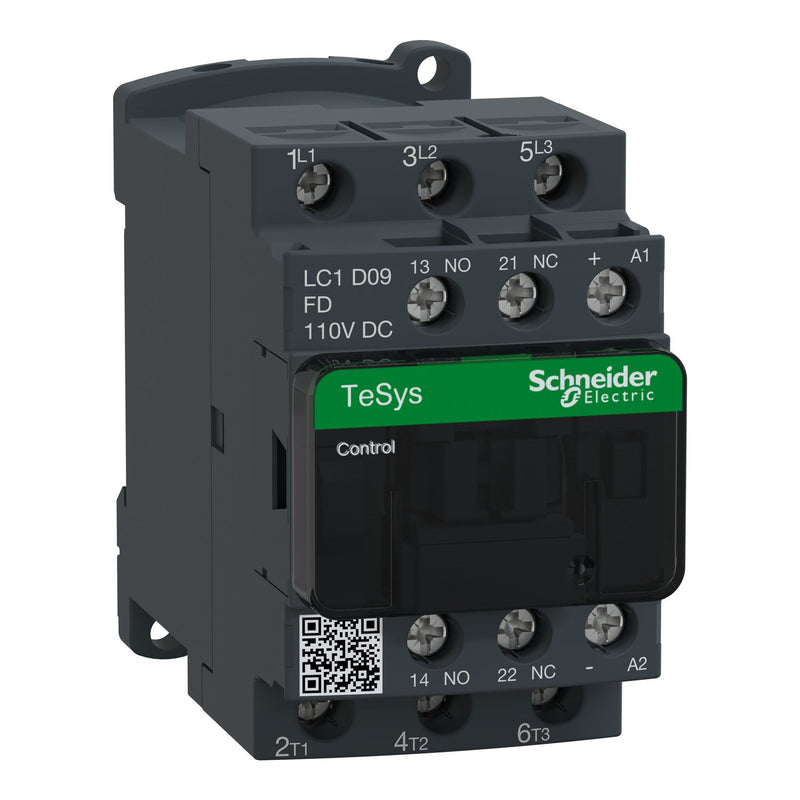

Schneider Electric - Leistungsschütz zum Schalten von Wechselstrom Leistungsschütz LC1D09FD 3-polig, 1S, 1Ö

Leistungsschütz TeSys LC1D. 3 polig, 3 Schließer. Zusätzliche Hilfskontakte- 1 Schließer + 1 Öffner, Bemessungsbetriebsleistung bei AC-3, 400 V 4 kW, Bemessungsbetriebsstrom Ie bei AC-3, 400 V 9 A, Spule 110 V DC. Abmessung (BxHxT) 45x77x95 mm, Gewicht 0,48 kg. Kategorie AC-4, AC-3, AC-1. integrierte bidirektionale Amplitudenbegrenzerdiode. Schnelle und einfache Einrichtung. Sichere und langlebige Stromverbindung mit Everlink und Federklemmen. Geeignet für Sicherheitsanwendungen durch mechanisch gekoppelte Kontakte und Spiegelkontakte. Zertifizierungen nach UL, GL, DNV, CCC, CSA, LROS (Lloyds register of shipping), RINA, GOST, BV. Produktstandards gem.

Technische Details
Bemessungssteuerspeisespannung Us bei DC	110 V
Spannungsart zur Betätigung	DC
Anzahl der Schließer als Hauptkontakte	3
Anschlussart Hauptstromkreis	Schraubanschluss
Bemessungsbetriebsstrom Ie bei AC-1, 400 V	25 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V	9 A
Bemessungsbetriebsleistung bei AC-3, 400 V	4 kW
Bemessungsbetriebsstrom Ie bei AC-4, 400 V	6 A
Bemessungsbetriebsleistung bei AC-4, 400 V	2,2 kW
Anzahl der Hilfskontakte als Schließer	1
Anzahl der Hilfskontakte als Öffner	1
Geeignet für Reiheneinbau	nein
Breite	45 mm
Höhe	77 mm
Tiefe	95 mm

Lieferumfang:
1 x Leistungsschütz zum Schalten von Wechselstrom LC1D09FD 3-polig, 1S, 1Ö
