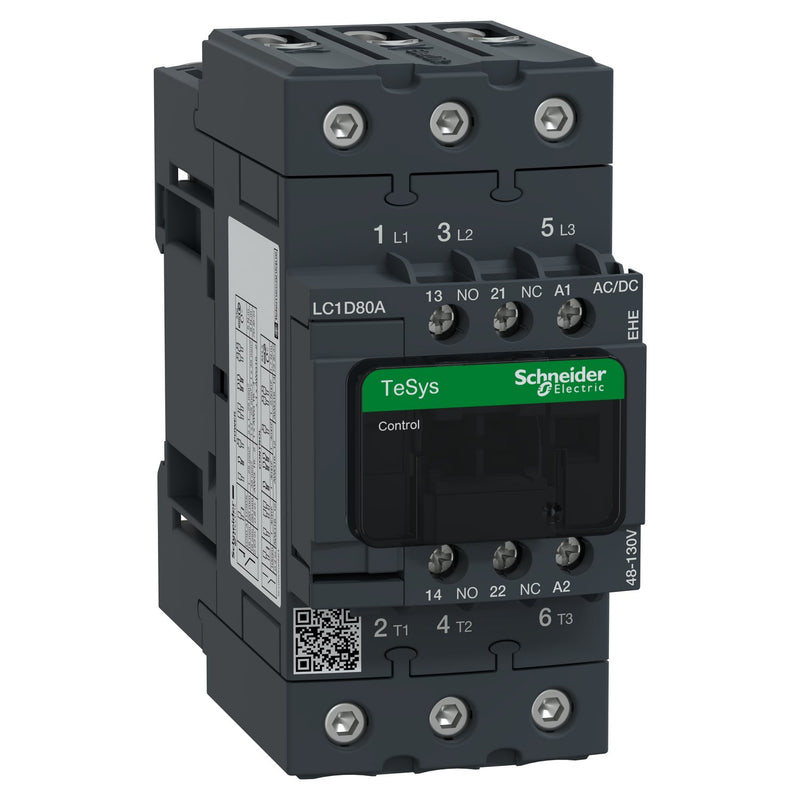

Schneider Electric - Leistungsschütz zum Schalten von Wechselstrom Leistungsschütz LC1D 3p LC1D80AEHE 1S+1Ö,37kW,80A,400V

Leistungsschütz TeSys LC1D. 3 polig, 3 Schließer. Zusätzliche Hilfskontakte- 1 Schließer + 1 Öffner, Bemessungsbetriebsleistung bei AC-3, 400 V 37 kW, Bemessungsbetriebsstrom Ie bei AC-3, 400 V 80 A, Spule 48-130 V AC/DC. Abmessung (BxHxT) 55x122x120 mm, Gewicht 1,002 kg. Kategorie AC-1, AC-3. Spule- AC/DC, elektronisch, Integrierte bidirektionale Spitzenbegrenzung. Schnelle und einfache Einrichtung. Sichere und langlebige Stromverbindung mit Everlink und Federklemmen. Geeignet für Sicherheitsanwendungen durch mechanisch gekoppelte Kontakte und Spiegelkontakte.

Technische Details
Bemessungssteuerspeisespannung Us bei AC 50 Hz	48..130 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz	48..130 V
Bemessungssteuerspeisespannung Us bei DC	48..130 V
Spannungsart zur Betätigung	AC/DC
Anzahl der Schließer als Hauptkontakte	3
Anschlussart Hauptstromkreis	Schraubanschluss
Betriebsspannung bei AC 50 Hz	440 V
Betriebsspannung bei AC 60 Hz	440 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V	80 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V	66 A
Bemessungsbetriebsleistung bei AC-3, 400 V	37 kW
Bemessungsbetriebsstrom Ie bei AC-4, 400 V	25 A
Bemessungsbetriebsleistung bei AC-4, 400 V	11 kW
Anzahl der Hilfskontakte als Schließer	1
Anzahl der Hilfskontakte als Öffner	1
Geeignet für Reiheneinbau	nein
Breite	55 mm
Höhe	122 mm
Tiefe	120 mm

Lieferumfang:
1 x Schneider Electric - Leistungsschütz LC1D 3p LC1D80AEHE
