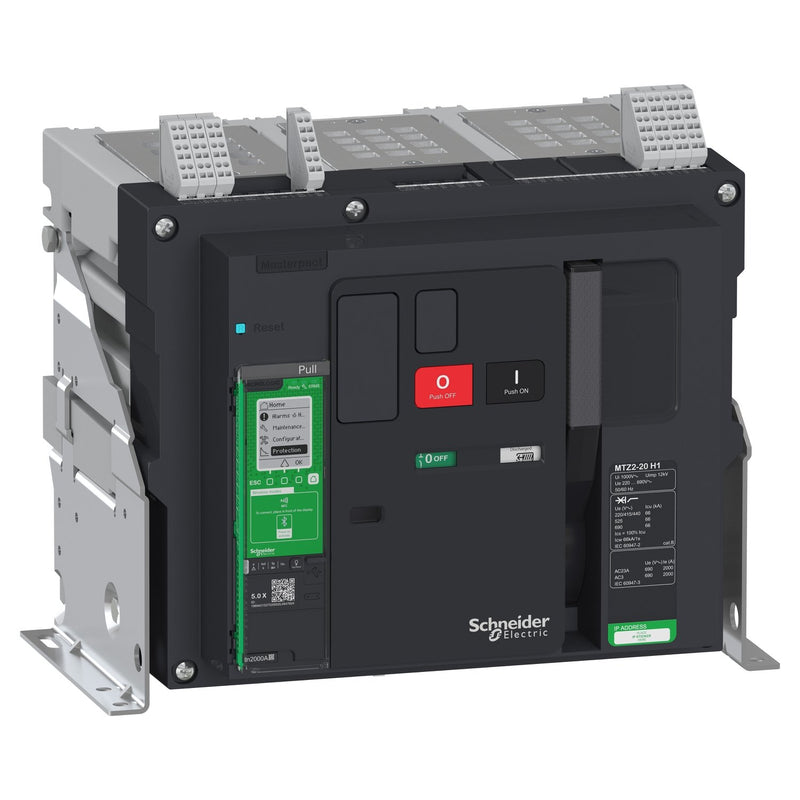

Schneider Electric - Leistungsschalter für Trafo-, Generator- und Anlagenschutz Leistungsschalter MTZ220H15X3PMF MaterPact MTZ2 20H1

Bei diesem Gerät handelt es sich um einen kompletten 3-poligen Leistungsschalter MasterPact MTZ2 20H1 in fester Ausführung, ausgestattet mit einem MicroLogic 5.0X Steuergerät. MasterPact MTZ ist die letzte Generation von Hochstrom-Leitungsschutzschaltern von 630A bis 6300A, die fortschrittliche digitale Technologien enthalten. Der Nennbetriebsstrom (In) beträgt 2000A. Das Ausschaltvermögen (Icu) beträgt 66kA bei 415VAC 50/60Hz (Leistungsstufe H1). Er wird manuell bedient (es gibt keinen integrierten Motor). MicroLogic 5.0X ist ein elektronisches Steuergerät mit einem einstellbaren Langzeitschutz gegen Überlast (ANSI 49RMS/51). Er verfügt über einen einstellbaren Kurzschlussschutz (ANSI 50TD/51) und einen unverzögerten Schutz (ANSI 50) gegen Kurzschlüsse. Die von MicroLogic 5.0X verarbeiteten Informationen können auf der integrierten HMI oder auf einem Smartphone mit der EcoStruxure Power-Geräteanwendung angezeigt werden. Die Schutzfunktionen können über das integrierte Display, ein Smartphone oder einen PC und zusätzlich über Ethernet und Modbus SL-Kommunikation unter Verwendung der EcoStruxure-Software eingestellt werden. Es ist möglich, die MicroLogic X-Steuerung jederzeit mit digitalen Modulen anzupassen, um neue Schutz-, Mess- oder Diagnosefunktionen hinzuzufügen. MicroLogic X-Steuerungen verfügen über mehrere Kommunikationskanäle, darunter Ethernet, Modbus SL und drahtlose Kommunikationsmöglichkeiten. Der Stromanschluss erfolgt über rückseitige horizontale Anschlüsse für die Ober- und Unterseite. Es gibt vier OF-Hilfskontakte (EIN/AUS-Schalterstatus), 1 SDE-Hilfskontakt (Fehlerauslösungsanzeige) und 1 PF-Hilfskontakt (Einschaltbereitschaftsanzeige). Die Produktabmessungen sind 352mm (H) x 422mm (B) x 300mm (T). Es gewährleistet die Einhaltung der internationalen Normen IEC 60947-1 und IEC60947-2. MasterPact MTZ Leistungsschalter machen Sie fit für die Zukunft der Energieverteilung mit intelligenter Konnektivität, Fernüberwachung und einfacher Anpassung über digitale Module. MasterPact MTZ ist der erste Leitungsschutzschalter mit eingebautem, von einem Dritten zertifiziertem Wirkleistungsmesser der Klasse 1 (IEC 61557-12). Der MasterPact MTZ Leistungsschalter ist in die EcoStruxure Power Architektur integriert und ermöglicht die Generierung wertvoller Daten. Mit MasterPact MTZ bleiben Sie in Verbindung und vermeiden Ausfallzeiten, indem Sie die Smartphone-App EcoStruxure Power Device und die EcoStruxure-Software nutzen. MasterPact MTZ ist ein Green-Premium-Produkt und trägt durch die Reduzierung von CO2-Emissionen, Energie- und Betriebskosten zu mehr Nachhaltigkeit bei.

Technische Details
Bemessungsdauerstrom Iu	2000 A
Bemessungsspannung	690 V
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz	66 kA
Überlastauslöser Stromeinstellung	800..2000 A
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers	1200..20000 A
Einstellbereich des unverzögerten Kurzschlussauslösers	4000..30000 A
Verlustleistung	250 W
Gerätebauart	Einbaugerät Festeinbautechnik
Integrierter Erdschlussschutz	nein
Anschlussart Hauptstromkreis	Bolzenanschluss
Geeignet für Hutschienenmontage	nein
Hutschienenmontage optional	nein
Anzahl der Hilfskontakte als Wechsler	5
Mit Ausgelöstmelder	ja
Mit integriertem Unterspannungsauslöser	nein
Polzahl	3
Position des Anschlusses für Hauptstromkreis	hinten
Ausführung des Betätigungselements	Drucktaster
Komplettgerät mit Schutzeinheit	ja
Motorantrieb integriert	nein
Motorantrieb optional	ja
Schutzart (IP)	IP30

Lieferumfang:
1 x Leistungsschalter MasterPact MTZ2 20H1 (3-polig, feste Ausführung) mit MicroLogic 5.0X Steuergerät
