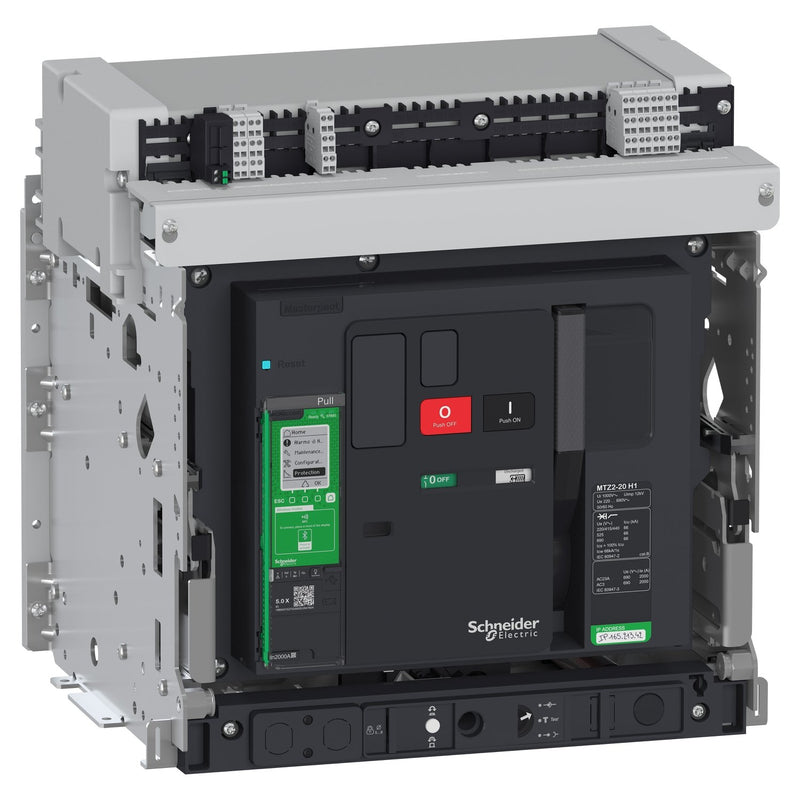

Schneider Electric - Leistungsschalter für Trafo-, Generator- und Anlagenschutz Leistungsschalter MTZ220H15X3PMD MaterPact MTZ2 20H1

Bei diesem Gerät handelt es sich um einen kompletten 3-poligen Leistungsschalter MasterPact MTZ2 20H1 in ausfahrbarer Ausführung (ausfahrbar), der mit einer MicroLogic 5.0X-Steuerung ausgestattet ist. MasterPact MTZ ist die letzte Generation von Hochstrom-Leitungsschutzschaltern von 630A bis 6300A mit fortschrittlicher Digitaltechnik. Der Nennbetriebsstrom (In) beträgt 2000A. Das Ausschaltvermögen (Icu) beträgt 66kA bei 415VAC 50/60Hz (Leistungsstufe H1). Er wird manuell betätigt (kein integrierter Motor). Er ist mit einem 3-poligen Chassis für die ausziehbare Version ausgestattet. MicroLogic 5.0X ist ein elektronisches Steuergerät mit einem einstellbaren Langzeitschutz gegen Überlast (ANSI 49RMS/51). Es verfügt über einen einstellbaren Kurzschlussschutz (ANSI 50TD/51) und einen unverzögerten Kurzschlussschutz (ANSI 50). Die von MicroLogic 5.0X verarbeiteten Informationen können auf der integrierten HMI oder auf einem Smartphone mit der EcoStruxure Power-Geräteanwendung angezeigt werden. Die Schutzfunktionen können über das integrierte Display, ein Smartphone oder einen PC und zusätzlich über Ethernet- und Modbus SL-Kommunikation mit EcoStruxure-Software eingestellt werden. Die MicroLogic X-Steuereinheit kann jederzeit mit digitalen Modulen angepasst werden, um neue Schutz-, Mess- oder Diagnosefunktionen hinzuzufügen. MicroLogic X-Steuerungen verfügen über mehrere Kommunikationskanäle, darunter Ethernet, Modbus SL und drahtlose Kommunikationsmöglichkeiten. Der Stromanschluss erfolgt über die hinteren horizontalen Anschlüsse an der Ober- und Unterseite. Es gibt vier OF-Hilfskontakte (EIN/AUS-Schalterstatus), 1 SDE-Hilfskontakt (Fehlerauslösungsanzeige) und 1 PF-Hilfskontakt (Einschaltbereitschaftsanzeige). Ein ULP-Port-Modul ist Teil der Konfiguration und wird am Gehäuse montiert, um die Verbindung mit Ethernet- oder Modbus-Kommunikationsmodulen zu ermöglichen. Die Abmessungen sind 439mm (H) x 441mm (B) x 403mm (T). Es gewährleistet die Einhaltung der internationalen Normen IEC 60947-1 und IEC60947-2. MasterPact MTZ Leistungsschalter bereiten Sie auf die Zukunft der Energieverteilung vor, mit intelligenter Konnektivität, Fernüberwachung und einfacher Anpassung über digitale Module. MasterPact MTZ ist der erste Leitungsschutzschalter mit eingebautem, von einem Dritten zertifiziertem Wirkleistungsmesser der Klasse 1 (IEC 61557-12). Der MasterPact MTZ-Schutzschalter ist in die EcoStruxure Power-Architektur integriert und ermöglicht die Erzeugung wertvoller Daten. Mit MasterPact MTZ bleiben Sie in Verbindung und vermeiden Ausfallzeiten, indem Sie die EcoStruxure Power Device App und die EcoStruxure-Software auf Ihrem Smartphone nutzen. MasterPact MTZ ist ein Green-Premium-Produkt und trägt durch die Reduzierung von CO2-Emissionen, Energie- und Betriebskosten zur Verbesserung der Nachhaltigkeit bei.

Technische Details
Bemessungsdauerstrom Iu	2000 A
Bemessungsspannung	690 V
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz	66 kA
Überlastauslöser Stromeinstellung	800..2000 A
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers	1200..20000 A
Einstellbereich des unverzögerten Kurzschlussauslösers	4000..30000 A
Verlustleistung	470 W
Gerätebauart	Einbaugerät Einschubtechnik
Integrierter Erdschlussschutz	nein
Anschlussart Hauptstromkreis	Bolzenanschluss
Geeignet für Hutschienenmontage	nein
Hutschienenmontage optional	nein
Anzahl der Hilfskontakte als Wechsler	5
Mit Ausgelöstmelder	ja
Mit integriertem Unterspannungsauslöser	nein
Polzahl	3
Position des Anschlusses für Hauptstromkreis	hinten
Ausführung des Betätigungselements	Drucktaster
Komplettgerät mit Schutzeinheit	ja
Motorantrieb integriert	nein
Motorantrieb optional	ja
Schutzart (IP)	IP30

Lieferumfang:
1 x Schneider Electric Leistungsschalter MasterPact MTZ2 20H1 (3-polig, ausfahrbar, inkl. MicroLogic 5.0X-Steuerung und 3-poligem Chassis)
