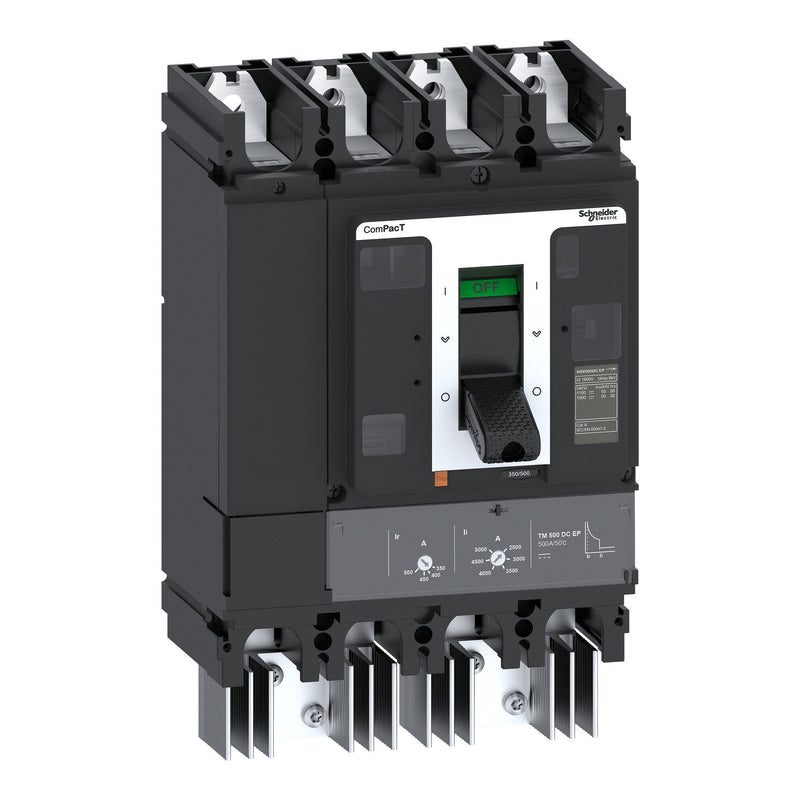

Schneider Electric - Leistungsschalter für Trafo-, Generator- und Anlagenschutz Leistungsschalter ComPacT C50F4TM400D3 NSX500 50kA/1500VDC

ComPacT NSX500 DC EP ist ein kompletter 4P (4-poliger) fester Leistungsschalter, der zur Optimierung von Platzbedarf und Ausschaltvermögen entwickelt wurde. ComPacT NSX DC EP ist ein Gerät für Gleichspannungen (Betriebsspannung bis 1500VDC) mit erweiterter Leistung (EP). ComPacT NSX DC EP ist eine optimale Wahl für Photovoltaik- und Schiffsanwendungen. Der Leistungsschalter ComPacT NSX DC EP wird für den Schutz von Stromkreisen und Lasten eingesetzt. Die Betriebsspannung beträgt 1500VDC. Das Ausschaltvermögen (Icu) beträgt 50kA rms bei 1500DC und 50kA rms bei 1100VDC. Dieses Produkt enthält einen magnetischthermischen Auslöser mit 400A Nennstrom (TM-DC). Der Auslöser TM-DC bietet einen einstellbaren thermischen Überlastschutz (0,7 x In). Der Auslöser TM-DC bietet einen festen magnetischen Momentanschutz. ComPacT NSX DC EP ist konform mit den internationalen Normen EN/IEC 60947-1 und EN/IEC 60947-2. ComPacT NSX DC EP ist Teil des Schneider Electric Green Premium-Programms und steht für unser Engagement, nachhaltige Leistung zu erbringen, die von unseren Kunden geschätzt wird.

Technische Details
Bemessungsdauerstrom Iu	400 A
Bemessungsspannung	1500 V
Überlastauslöser Stromeinstellung	280..400 A
Einstellbereich des unverzögerten Kurzschlussauslösers	2000..4000 A
Verlustleistung	102,4 W
Gerätebauart	Einbaugerät Festeinbautechnik
Integrierter Erdschlussschutz	nein
Anschlussart Hauptstromkreis	Schraubanschluss
Geeignet für Hutschienenmontage	nein
Hutschienenmontage optional	ja
Mit Ausgelöstmelder	ja
Mit integriertem Unterspannungsauslöser	nein
Polzahl	4
Position des Anschlusses für Hauptstromkreis	vorne
Ausführung des Betätigungselements	Knebel
Komplettgerät mit Schutzeinheit	ja
Motorantrieb integriert	nein
Motorantrieb optional	ja
Schutzart (IP)	IP40

Lieferumfang:
1 x Leistungsschalter ComPacT C50F4TM400D3 NSX500
