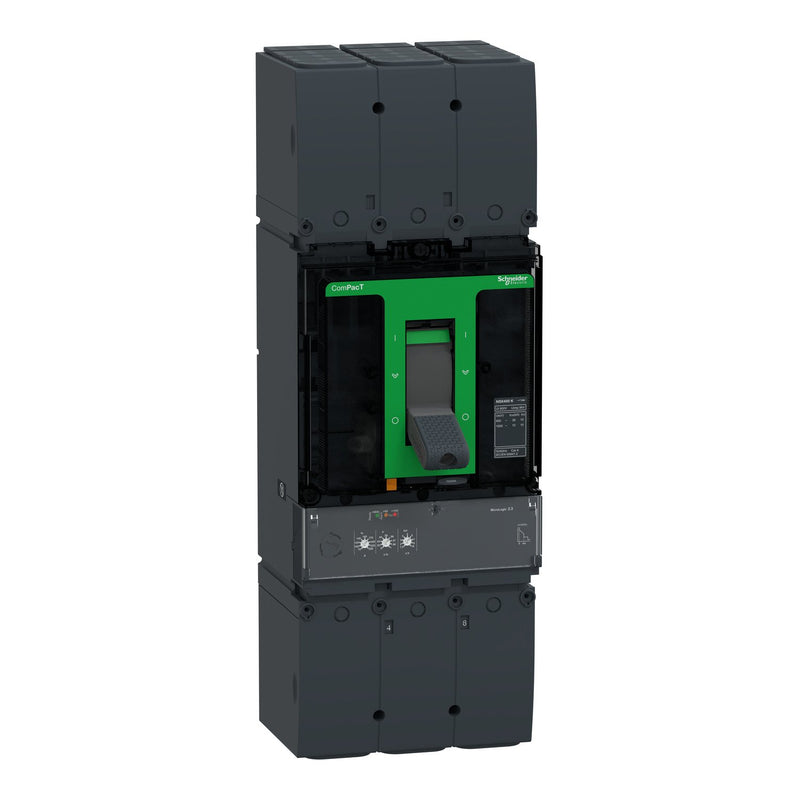

Schneider Electric - Leistungsschalter für Trafo-, Generator- und Anlagenschutz Leistungsschalter ComPacT C40K32D250 NSX400K 36 kA/800VAC

Die ComPact NSX-Baureihe umfasst die Modelle NSX400K 3P und 4P bei 800 VAC und 1000 VAC, mit einstellbarem elektronischem Auslöser Micrologic 2.3 für 250A und 400A. Das Ausschaltvermögen beträgt 10 kA bei 1000 VAC und 36 kA bei 800 VAC. Nach IEC 60947-1 bis 5 und EN 60947.

Technische Details
Bemessungsdauerstrom Iu	250 A
Bemessungsspannung	1000 V
Überlastauslöser Stromeinstellung	70..250 A
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers	105..2500 A
Einstellbereich des unverzögerten Kurzschlussauslösers	3000 A
Verlustleistung	57,6 W
Gerätebauart	Einbaugerät Festeinbautechnik
Integrierter Erdschlussschutz	nein
Anschlussart Hauptstromkreis	Schraubanschluss
Geeignet für Hutschienenmontage	nein
Hutschienenmontage optional	ja
Mit Ausgelöstmelder	ja
Mit integriertem Unterspannungsauslöser	nein
Polzahl	3
Position des Anschlusses für Hauptstromkreis	vorne
Ausführung des Betätigungselements	Knebel
Komplettgerät mit Schutzeinheit	ja
Motorantrieb integriert	nein
Motorantrieb optional	ja
Schutzart (IP)	IP40

Lieferumfang:
1 x Schneider Electric - Leistungsschalter für Trafo-, Generator- und Anlagenschutz Leistungsschalter ComPacT C40K32D250 NSX400K 36 kA/800VAC
