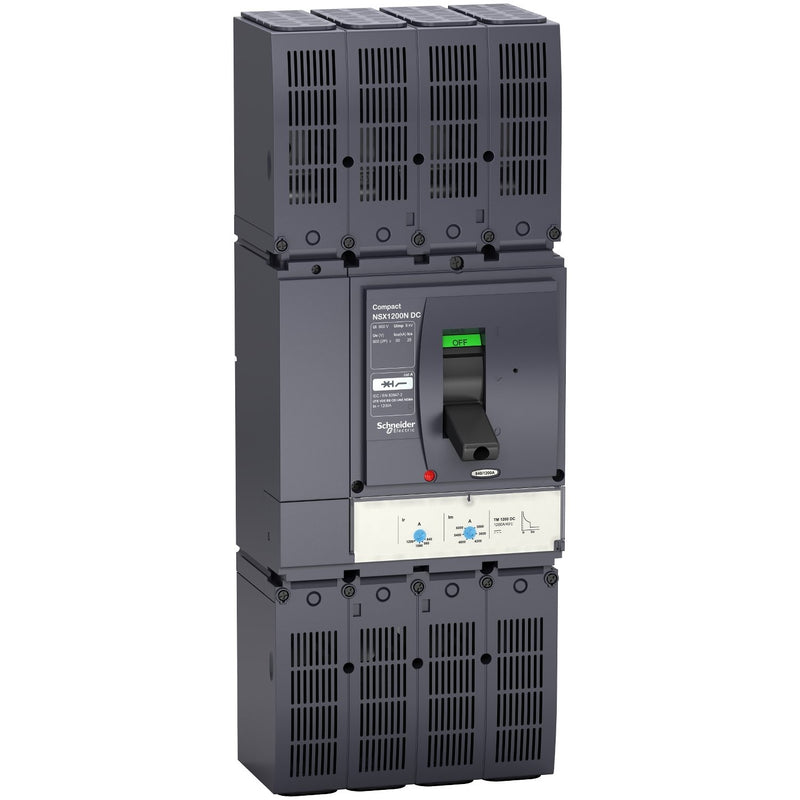

Schneider Electric - Leistungsschalter für Trafo-, Generator- und Anlagenschutz Kompaktleistungsschalter LV438551 ComPacT NSX1000N

Bei diesem ComPact NSX1200N DC handelt es sich um einen kompletten 2-poligen Leistungsschalter in Festeinbau, der zur Optimierung des Platzbedarfs und des Ausschaltvermögens entwickelt wurde. Es ist eine optimale Wahl für Anwendungen, die Gleichspannungen verwenden. Das Ausschaltvermögen (Icu) beträgt 50 kA eff. bei 600 VDC. Die Betriebsspannung beträgt 600 VDC. Dieses Produkt enthält ein thermomagnetisches Auslösegerät (TM-DC) mit einer Nennleistung von 1000 A. Das TM-DC-Auslösegerät bietet einen anpassbaren thermischen Überlastschutz und einen anpassbaren magnetischen Schutz. Die Abmessungen betragen 350 mm x 185 mm x 110 mm (H x B x T). Sie ist konform mit internationalen Normen (EN/IEC 60947), CCC, EAC und Marinespezifikationen.

Technische Details
Bemessungsdauerstrom Iu	1000 A
Bemessungsspannung	600 V
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz	50 kA
Überlastauslöser Stromeinstellung	700..1000 A
Einstellbereich des unverzögerten Kurzschlussauslösers	2500..5000 A
Gerätebauart	Einbaugerät Festeinbautechnik
Integrierter Erdschlussschutz	nein
Anschlussart Hauptstromkreis	Schraubanschluss
Geeignet für Hutschienenmontage	nein
Hutschienenmontage optional	ja
Mit Ausgelöstmelder	ja
Mit integriertem Unterspannungsauslöser	nein
Polzahl	2
Position des Anschlusses für Hauptstromkreis	vorne
Ausführung des Betätigungselements	Knebel
Komplettgerät mit Schutzeinheit	ja
Motorantrieb integriert	nein
Motorantrieb optional	ja
Schutzart (IP)	IP3X

Lieferumfang:
1 x ComPact NSX1200N DC Leistungsschalter (2-polig, Festeinbau, inkl. TM-DC Auslösegerät 1000 A)
