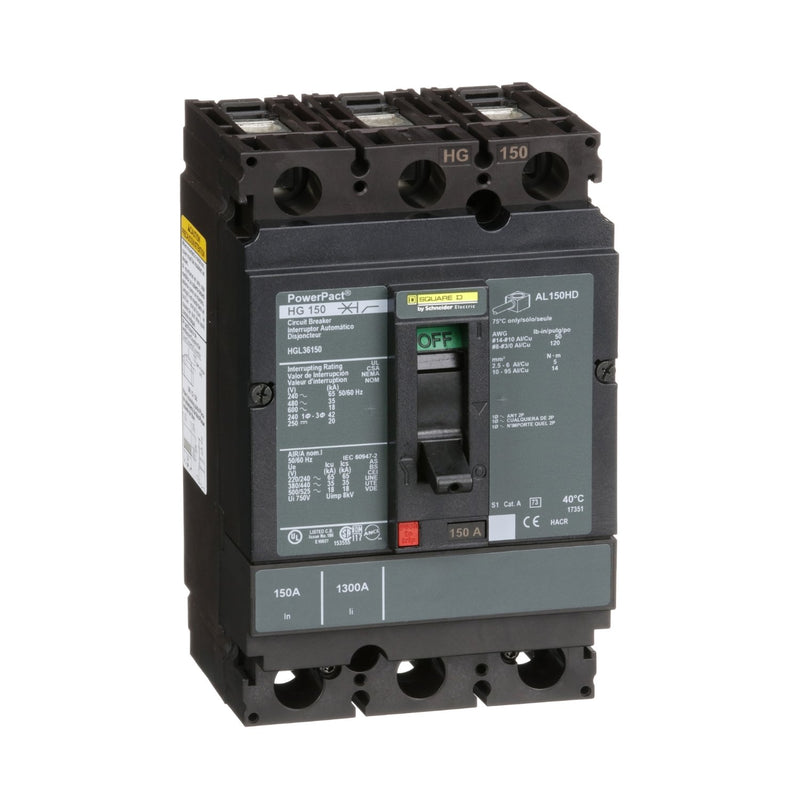

Schneider Electric - Leistungsschalter für Trafo-, Generator- und Anlagenschutz Kompaktleistungsschalter HGL36150 3polig 600V 150A

Die PowerPacT H-, J- und L-Rahmen-Leistungsschalter wurden entwickelt, um elektrische Systeme vor Schäden durch Überlast und Kurzschlüsse zu schützen. H- und J-Rahmen-Leistungsschalter sind entweder mit thermisch-magnetischen oder mit elektronischen Micrologic-Auslösern erhältlich. Die neue Generation von PowerPacT mit Micrologic-Schutzschaltern setzt den Standard für den direkten Zugang zum Energiemanagement. Die integrierte Messung verbessert ihre Schutzfunktionen. Zum ersten Mal können Schneider Electric-Anwender Ströme von 15 bis 3000 A überwachen, was eine neue Leistung in einem bemerkenswert kompakten Gerät bietet. Dieser PowerPacT H-Leistungsschalter hat einen Nennstrom von 150A und ist ein 3P-Schalter. Dieser Schalter hat ein Ausschaltvermögen von 18kA@600V AC und verfügt über einen thermisch-magnetischen Auslöser. Dieser Leistungsschalter entspricht den UL-, CE-, IEC- und CSA-Normen. Der thermische Strom dieses Schalters hat einen magnetischen Auslösestrom von 1700A. Die Abmessungen dieses Leistungsschalters betragen 104,6mm x 162,6mm x 110,7mm (BxHxT) und er ist für eine Umgebungstemperatur von 40°C ausgelegt. Dieses Produkt wird mit einer 18-monatigen Garantie geliefert.

Technische Details
Bemessungsdauerstrom Iu	150 A
Bemessungsspannung	600 V
Einstellbereich des unverzögerten Kurzschlussauslösers	1700 A
Gerätebauart	Einbaugerät Festeinbautechnik
Integrierter Erdschlussschutz	nein
Anschlussart Hauptstromkreis	sonstige
Geeignet für Hutschienenmontage	nein
Hutschienenmontage optional	nein
Mit Ausgelöstmelder	nein
Polzahl	3
Position des Anschlusses für Hauptstromkreis	vorne
Ausführung des Betätigungselements	Knebel
Komplettgerät mit Schutzeinheit	ja
Motorantrieb integriert	nein
Schutzart (IP)	IP20

Lieferumfang:
1 x Schneider Electric - Leistungsschalter für Trafo-, Generator- und Anlagenschutz Kompaktleistungsschalter HGL36150 3polig 600V 150A
