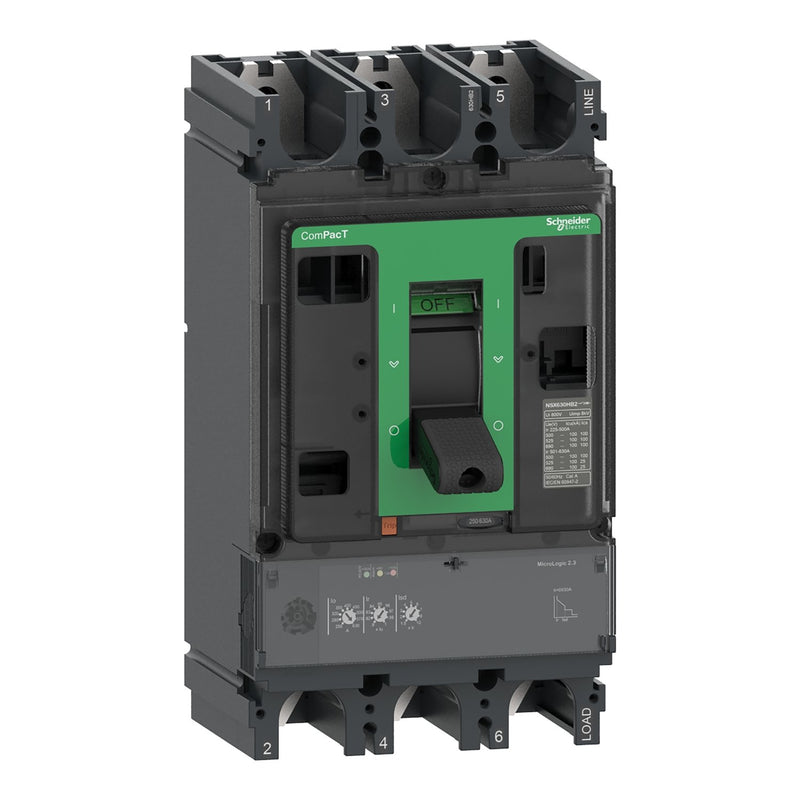

Schneider Electric - Leistungsschalter für Trafo-, Generator- und Anlagenschutz Kompaktleistungsschalter C63W32D630 ComPacT NSX630HB2

Bei diesem ComPacT NSX630HB2 handelt es sich um einen kompletten 3P 3d-Leistungsschalter in Festeinbau, der zur Optimierung des Platzbedarfs und des Ausschaltvermögens entwickelt wurde. Es ist eine optimale Wahl für alle Standard- und Sonderanwendungen. Das Ausschaltvermögen (Icu) beträgt 85 kA eff. bei 500 VAC 50/60 Hz und 100 kA eff. bei 690 VAC 50/60 Hz. Die Betriebsspannung beträgt 690 VAC 50/60 Hz. Dieses Produkt verfügt über ein elektronisches Auslösegerät MicroLogic 2.3 mit einer Nennleistung von 630 A. Das Auslösegerät MicroLogic 2.3 bietet einstellbare Langzeit- und Kurzzeitschutzfunktionen sowie einen festen unverzögerten Schutz. Diese 3-polige Ausführung (140 mm x 255 mm x 110 mm) wird mit einer Vielzahl optionaler Funktionen und Zubehörteile geliefert. Sie ist konform mit internationalen Normen (IEC 60947), CCC, EAC und Marinespezifikationen. ComPacT NSX630HB2 ist Teil der EcoStruxure Power-Architektur von Schneider Electric.

Technische Details
Bemessungsdauerstrom Iu	630 A
Bemessungsspannung	690 V
Überlastauslöser Stromeinstellung	250..630 A
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers	375..6300 A
Einstellbereich des unverzögerten Kurzschlussauslösers	6900 A
Verlustleistung	119,1 W
Gerätebauart	Einbaugerät Festeinbautechnik
Integrierter Erdschlussschutz	nein
Anschlussart Hauptstromkreis	Schraubanschluss
Geeignet für Hutschienenmontage	nein
Hutschienenmontage optional	nein
Mit Ausgelöstmelder	ja
Mit integriertem Unterspannungsauslöser	nein
Polzahl	3
Position des Anschlusses für Hauptstromkreis	vorne
Ausführung des Betätigungselements	Knebel
Komplettgerät mit Schutzeinheit	ja
Motorantrieb integriert	nein
Motorantrieb optional	ja
Schutzart (IP)	IP40

Lieferumfang:
1 x ComPacT NSX630HB2 Leistungsschalter (3P, Festeinbau, inkl. MicroLogic 2.3 Auslösegerät)
