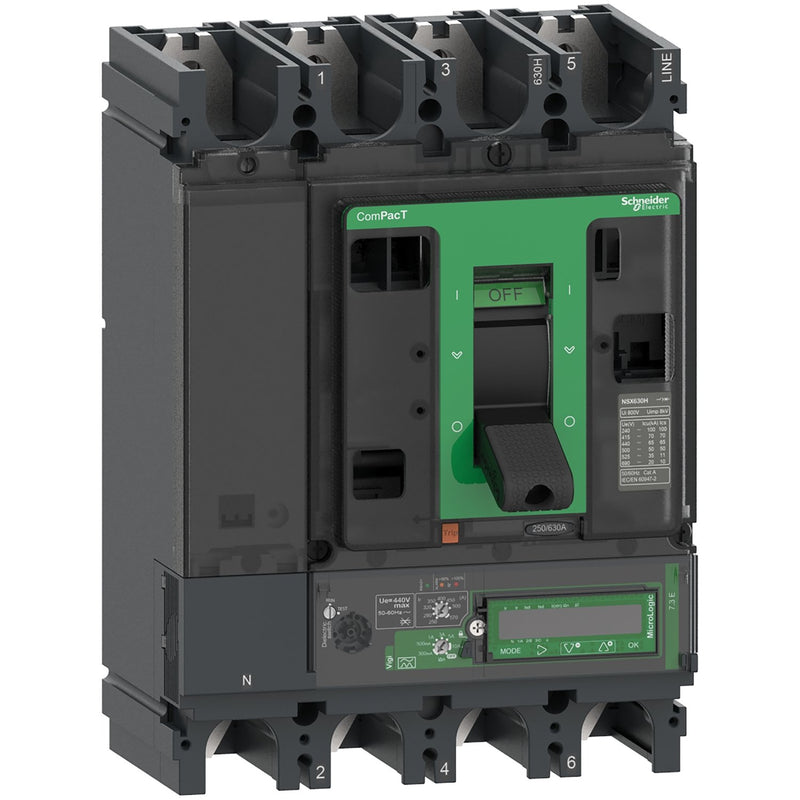

Schneider Electric - Leistungsschalter für Trafo-, Generator- und Anlagenschutz Kompaktleistungsschalter C63N47E570 ComPacT NSX630F 570A

Der ComPacT NSX630N ist ein kompletter 4P3D Kompaktleistungsschalter zur Optimierung von Platzbedarf und Ausschaltvermögen. Es ist eine optimale Wahl für alle Standard- und Spezialanwendungen. Das Ausschaltvermögen (Icu) beträgt 50 kA rms bei 415VAC 50/60Hz. Die Betriebsspannung beträgt 440VAC 50/60Hz. Dieses Produkt enthält einen elektronischen MicroLogic 7.3 E Vigi-Auslöser mit einem Nennstrom von 570 A und einem integrierten einstellbaren Fehlerstromschutz. Der Auslöser MicroLogic 7.3 E Vigi bietet einen einstellbaren Langzeit-, Kurzzeit- und unverzögerten Schutz. MicroLogic 7.3 E Vigi verfügt über eine integrierte Anzeigeeinheit für die Feineinstellung und Anzeige der Energie (Energiezähler). Diese 4-polige Version (185mm x 255mm x 110mm) wird mit einer Vielzahl von optionalen Funktionen und Zubehör geliefert. Es entspricht den internationalen Normen (IEC 60947), CCC, EAC und den Marine-Spezifikationen. ComPacT NSX630N ist Teil der Schneider Electric EcoStruxure Power-Architektur.

Technische Details
Bemessungsdauerstrom Iu	570 A
Bemessungsspannung	440 V
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz	50 kA
Überlastauslöser Stromeinstellung	250..570 A
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers	375..5700 A
Einstellbereich des unverzögerten Kurzschlussauslösers	855..6840 A
Verlustleistung	214,4 W
Gerätebauart	Einbaugerät Festeinbautechnik
Integrierter Erdschlussschutz	ja
Anschlussart Hauptstromkreis	Schraubanschluss
Geeignet für Hutschienenmontage	nein
Hutschienenmontage optional	nein
Mit Ausgelöstmelder	ja
Mit integriertem Unterspannungsauslöser	nein
Polzahl	4
Position des Anschlusses für Hauptstromkreis	vorne
Ausführung des Betätigungselements	Knebel
Komplettgerät mit Schutzeinheit	ja
Motorantrieb integriert	nein
Motorantrieb optional	ja
Schutzart (IP)	IP40

Lieferumfang:
1 x Schneider Electric - Leistungsschalter für Trafo-, Generator- und Anlagenschutz Kompaktleistungsschalter C63N47E570 ComPacT NSX630F 570A
