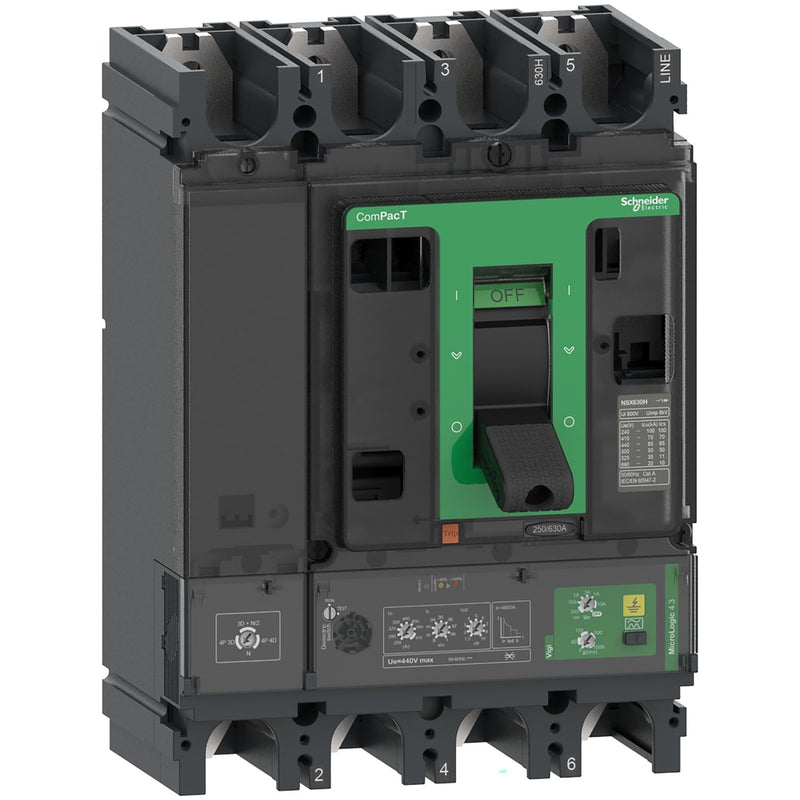

Schneider Electric - Leistungsschalter für Trafo-, Generator- und Anlagenschutz Kompaktleistungsschalter C63N44V570 ComPacT NSX630N mit

Bei diesem ComPacT NSX630N handelt es sich um einen kompletten 4P 3d-Leistungsschalter in Festeinbau, der zur Optimierung von Platz und Ausschaltvermögen entwickelt wurde. Es ist eine optimale Wahl für alle Standard- und Sonderanwendungen. Das Ausschaltvermögen (Icu) beträgt 50 kA eff. bei 415 VAC, 50/60 Hz. Die Betriebsspannung beträgt 440 VAC 50/60 Hz. Dieses Produkt verfügt über ein elektronisches Auslösegerät MicroLogic 4.3 Vigi mit einer Nennleistung von 570 A und einen integrierten einstellbaren Differenzstromschutz. MicroLogic 4.3 Vigi bietet außerdem anpassbare Langzeit- und Kurzzeitschutzfunktionen sowie einen festen unverzögerten Schutz. Diese 4-polige Ausführung (185 mm x 255 mm x 110 mm) wird mit verschiedenen optionalen Funktionen und Zubehörteilen geliefert. Sie ist konform mit internationalen Normen (IEC 60947), CCC, EAC und Marinespezifikationen. ComPacT NSX630N ist Teil der EcoStruxure Power-Architektur von Schneider Electric.

Technische Details
Bemessungsdauerstrom Iu	570 A
Bemessungsspannung	440 V
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz	50 kA
Überlastauslöser Stromeinstellung	250..570 A
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers	375..5700 A
Einstellbereich des unverzögerten Kurzschlussauslösers	6900 A
Verlustleistung	214,4 W
Gerätebauart	Einbaugerät Festeinbautechnik
Integrierter Erdschlussschutz	ja
Anschlussart Hauptstromkreis	Schraubanschluss
Geeignet für Hutschienenmontage	nein
Hutschienenmontage optional	nein
Mit Ausgelöstmelder	ja
Mit integriertem Unterspannungsauslöser	nein
Polzahl	4
Position des Anschlusses für Hauptstromkreis	vorne
Ausführung des Betätigungselements	Knebel
Komplettgerät mit Schutzeinheit	ja
Motorantrieb integriert	nein
Motorantrieb optional	ja
Schutzart (IP)	IP40

Lieferumfang:
1 x Schneider Electric ComPacT NSX630N Leistungsschalter (4P, Festeinbau, inkl. MicroLogic 4.3 Vigi Auslösegerät)
