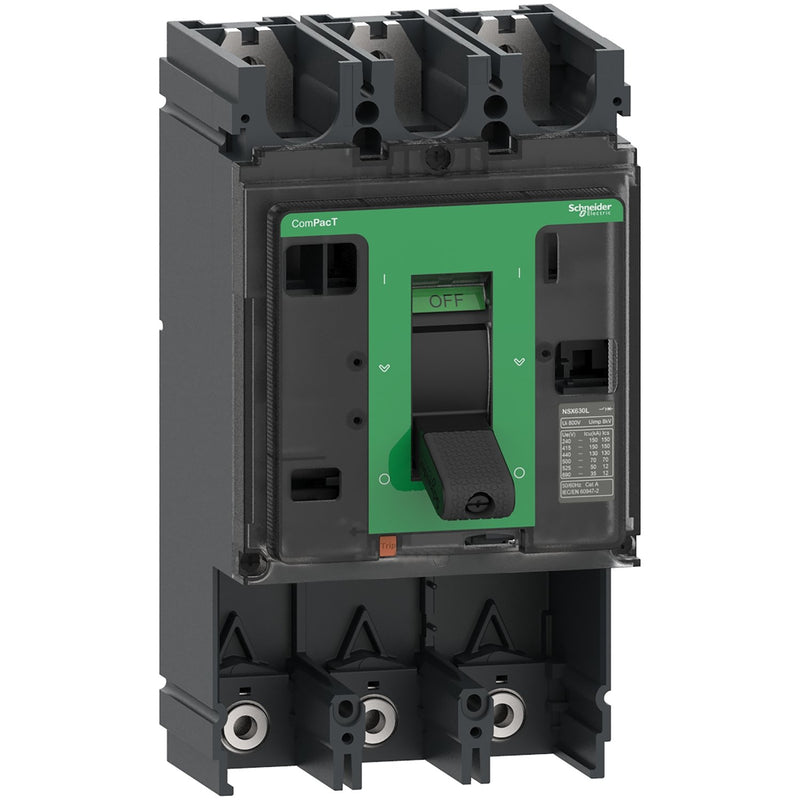

Schneider Electric - Leistungsschalter für Trafo-, Generator- und Anlagenschutz Kompaktleistungsschalter C63H3 ComPacT NSX630H Grun

Dies ist ein 3-poliger Grundschalter für ComPacT NSX630H. ComPacT NSX ist darauf ausgelegt, den Platz und das Ausschaltvermögen für alle Standard- und Sonderanwendungen zu optimieren. Dieser Grundschalter wird ohne Auslöseeinheit geliefert und ist mit allen Arten von Auslöseeinheiten kompatibel, die separat bestellt werden müssen. Das Ausschaltvermögen Icu beträgt 70 kA bei 415 VAC, 50/60 Hz. Die Betriebsspannung beträgt 690 VAC 50/60 Hz (begrenzt auf 440 VAC 50/60 Hz, wenn ein Differenzstromschutz vorhanden ist). Es kann mit einer Vielzahl optionaler Funktionen und Zubehörteile ausgestattet werden. Die Abmessungen sind 140 mm x 255 mm x 110 mm. Sie gewährleistet die Konformität mit internationalen Normen (IEC 60947), CCC, EAC und Marinespezifikationen. ComPacT NSX630H ist Teil der EcoStruxure Power-Architektur von Schneider Electric.

Technische Details
Bemessungsdauerstrom Iu	630 A
Bemessungsspannung	690 V
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz	70 kA
Verlustleistung	119,1 W
Gerätebauart	Einbaugerät Festeinbautechnik
Integrierter Erdschlussschutz	nein
Anschlussart Hauptstromkreis	Schraubanschluss
Geeignet für Hutschienenmontage	nein
Hutschienenmontage optional	ja
Mit Ausgelöstmelder	ja
Mit integriertem Unterspannungsauslöser	nein
Polzahl	3
Position des Anschlusses für Hauptstromkreis	vorne
Ausführung des Betätigungselements	Knebel
Komplettgerät mit Schutzeinheit	nein
Motorantrieb integriert	nein
Motorantrieb optional	ja
Schutzart (IP)	IP40

Lieferumfang:
1 x 3-poliger Grundschalter ComPacT NSX630H (ohne Auslöseeinheit)
