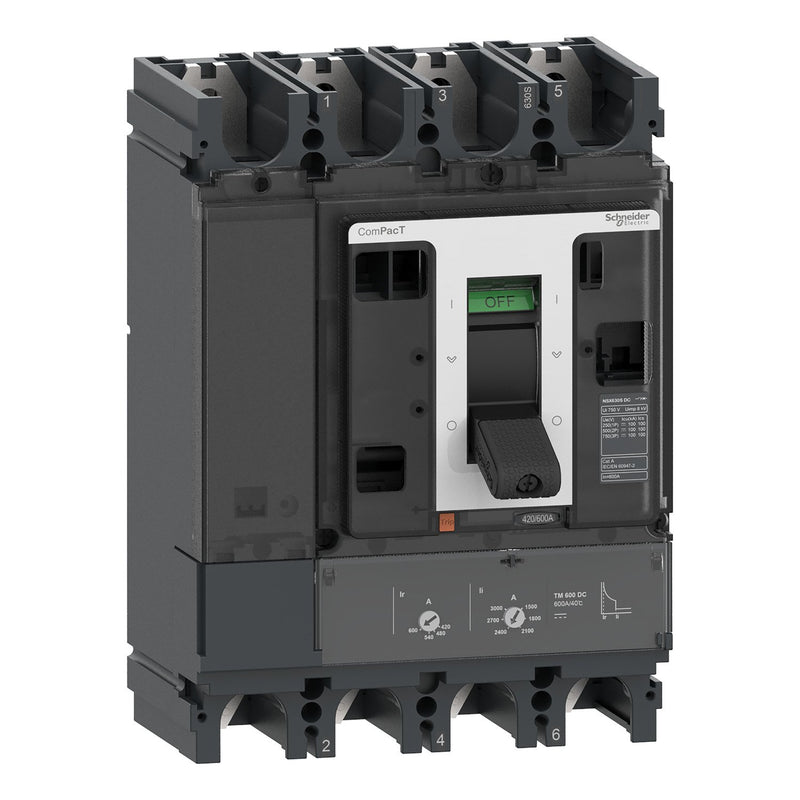

Schneider Electric - Leistungsschalter für Trafo-, Generator- und Anlagenschutz Kompaktleistungsschalter C63F4TM500D ComPacT NSX630F mit

ComPacT NSX 500F DC ist ein kompletter, fest eingebauter 4-poliger Leistungsschalter zur Optimierung von Platz und Ausschaltvermögen. Es ist eine optimale Wahl für Anwendungen, die Gleichspannungen verwenden. Das Ausschaltvermögen (Icu) beträgt 36 kA eff. bei 750 VDC. Die Betriebsspannung beträgt 750 VDC. Dieses Produkt verfügt über ein thermo-magnetisches Auslösegerät (TM-DC) mit einer Nennleistung von 500 A. Das TM-DC-Auslösegerät bietet einen einstellbaren thermischen Überlastschutz und einen einstellbaren magnetischen Schutz. Die Abmessungen sind 255 mm x 185 mm x 110 mm (H x B x T). Sie entspricht der internationalen Norm EN/IEC 60947.

Technische Details
Bemessungsdauerstrom Iu	500 A
Bemessungsspannung	750 V
Überlastauslöser Stromeinstellung	350..500 A
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers	1250..2500 A
Einstellbereich des unverzögerten Kurzschlussauslösers	1250..2500 A
Gerätebauart	Einbaugerät Festeinbautechnik
Integrierter Erdschlussschutz	nein
Anschlussart Hauptstromkreis	Schraubanschluss
Geeignet für Hutschienenmontage	nein
Hutschienenmontage optional	nein
Mit Ausgelöstmelder	ja
Mit integriertem Unterspannungsauslöser	nein
Polzahl	4
Position des Anschlusses für Hauptstromkreis	vorne
Ausführung des Betätigungselements	Knebel
Komplettgerät mit Schutzeinheit	ja
Motorantrieb integriert	nein
Motorantrieb optional	ja
Schutzart (IP)	IP3X

Lieferumfang:
1 x Schneider Electric Kompaktleistungsschalter C63F4TM500D ComPacT NSX630F
