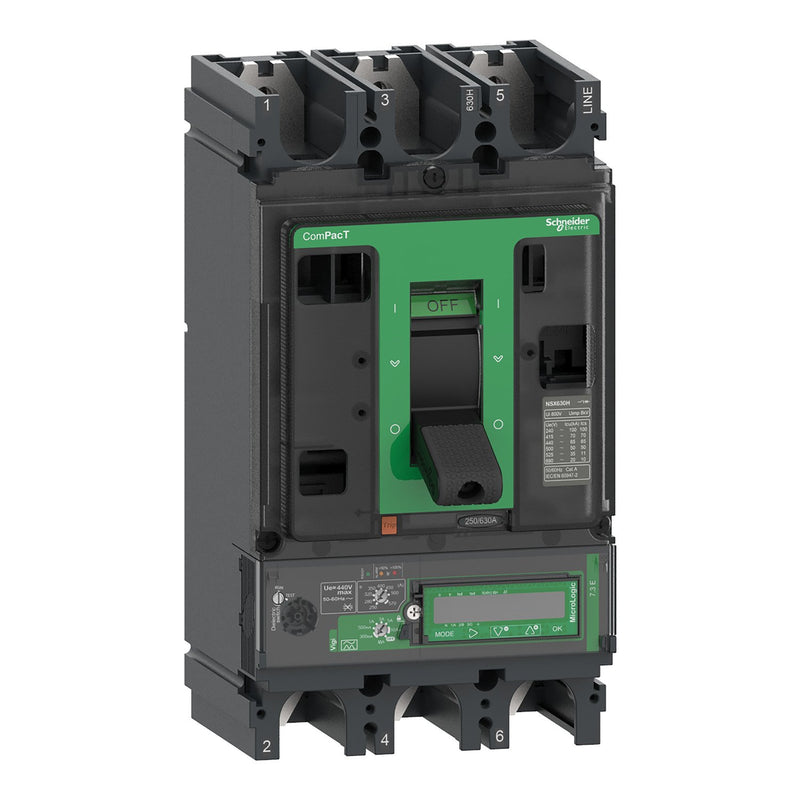

Schneider Electric - Leistungsschalter für Trafo-, Generator- und Anlagenschutz Kompaktleistungsschalter C63F37E570 ComPacT NSX630F 570A

Dieser ComPacT NSX630F ist ein kompletter 3P 3d Kompaktleistungsschalter, der für eine Optimierung des Platzes und des Ausschaltvermögens entwickelt wurde. Es ist eine optimale Wahl für alle Standard- und Spezialanwendungen. Das Ausschaltvermögen (Icu) ist 36kA rms bei 415VAC 50/60Hz. Die Betriebsspannung beträgt 440VAC 50/60Hz. Dieses Produkt enthält einen elektronischen MicroLogic 7.3 E Vigi-Auslöser mit 570 A Nennstrom und einem integrierten einstellbaren Fehlerstromschutz. Der MicroLogic 7.3 E Vigi Auslöser bietet einen einstellbaren Langzeit-, Kurzzeit- und unverzögerten Schutz. MicroLogic 7.3 E Vigi verfügt über eine eingebaute Anzeigeeinheit für die Feineinstellung und Anzeige der Energie (Energiezähler). Diese 3-polige Version (140mm x 255mm x 110mm) wird mit einer Vielzahl von optionalen Funktionen und Zubehör geliefert. Es entspricht den internationalen Normen (IEC 60947), CCC, EAC und den Marine-Spezifikationen. ComPacT NSX630F ist Teil der Schneider Electric EcoStruxure Power-Architektur.

Technische Details
Bemessungsdauerstrom Iu	570 A
Bemessungsspannung	440 V
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz	36 kA
Überlastauslöser Stromeinstellung	250..570 A
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers	375..5700 A
Einstellbereich des unverzögerten Kurzschlussauslösers	855..6840 A
Verlustleistung	158,8 W
Gerätebauart	Einbaugerät Festeinbautechnik
Integrierter Erdschlussschutz	ja
Anschlussart Hauptstromkreis	Schraubanschluss
Geeignet für Hutschienenmontage	nein
Hutschienenmontage optional	nein
Mit Ausgelöstmelder	ja
Mit integriertem Unterspannungsauslöser	nein
Polzahl	3
Position des Anschlusses für Hauptstromkreis	vorne
Ausführung des Betätigungselements	Knebel
Komplettgerät mit Schutzeinheit	ja
Motorantrieb integriert	nein
Motorantrieb optional	ja
Schutzart (IP)	IP40

Lieferumfang:
1 x ComPacT NSX630F 3P 3d Kompaktleistungsschalter mit MicroLogic 7.3 E Vigi-Auslöser
