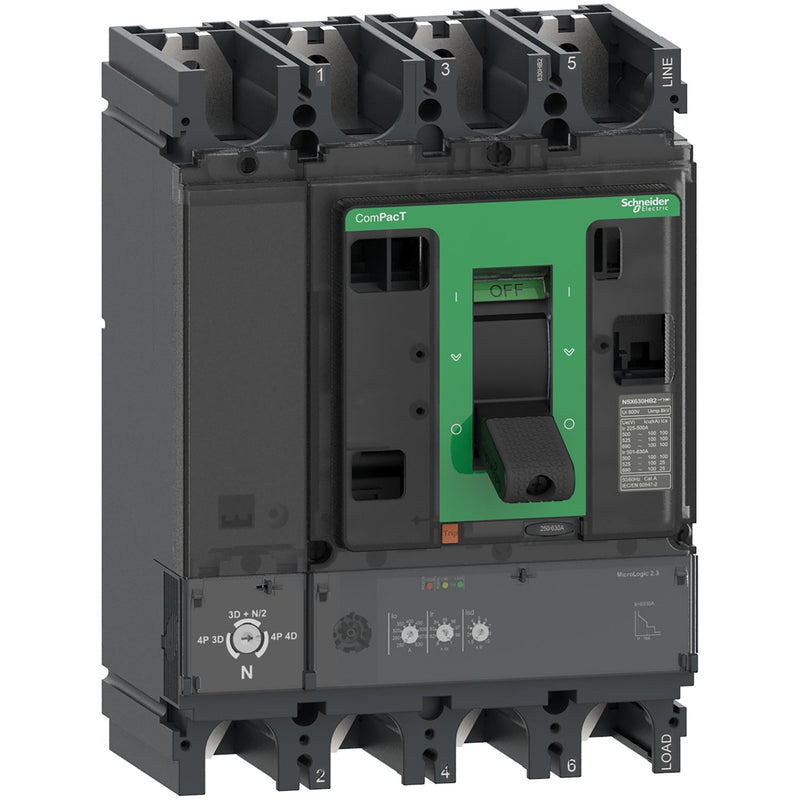

Schneider Electric - Leistungsschalter für Trafo-, Generator- und Anlagenschutz Kompaktleistungsschalter C40W42D250 ComPacT NSX400HB2

Der ComPacT NSX400HB2 ist ein kompletter 4P4D Kompaktleistungsschalter, der zur Optimierung des Platzes und des Ausschaltvermögens entwickelt wurde. Er ist eine optimale Wahl für alle Standard- und Spezialanwendungen. Das Ausschaltvermögen (Icu) beträgt 85kA rms bei 500VAC 50/60Hz und 100kA rms bei 690VAC 50/60Hz. Die Betriebsspannung beträgt 690VAC 50/60Hz. In diesem Produkt ist ein elektronischer MicroLogic 2.3-Auslöser mit 250 A Nennstrom integriert. Der Auslöser MicroLogic 2.3 bietet einen einstellbaren Langzeit- und Kurzzeitschutz sowie einen festen unverzögerten Schutz. Diese 4-polige Version (185mm x 255mm x 110mm) wird mit einer Vielzahl von optionalen Funktionen und Zubehör geliefert. Er entspricht den internationalen Normen (IEC 60947), CCC, EAC und den Marinespezifikationen. ComPacT NSX400HB2 ist Teil der EcoStruxure Power-Architektur von Schneider Electric.

Technische Details
Bemessungsdauerstrom Iu	250 A
Bemessungsspannung	690 V
Überlastauslöser Stromeinstellung	70..250 A
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers	105..2500 A
Einstellbereich des unverzögerten Kurzschlussauslösers	3000 A
Verlustleistung	76,8 W
Gerätebauart	Einbaugerät Festeinbautechnik
Integrierter Erdschlussschutz	nein
Anschlussart Hauptstromkreis	Schraubanschluss
Geeignet für Hutschienenmontage	nein
Hutschienenmontage optional	nein
Mit Ausgelöstmelder	ja
Mit integriertem Unterspannungsauslöser	nein
Polzahl	4
Position des Anschlusses für Hauptstromkreis	vorne
Ausführung des Betätigungselements	Knebel
Komplettgerät mit Schutzeinheit	ja
Motorantrieb integriert	nein
Motorantrieb optional	ja
Schutzart (IP)	IP40

Lieferumfang:
1 x Schneider Electric ComPacT NSX400HB2 Kompaktleistungsschalter inklusive MicroLogic 2.3-Auslöser
