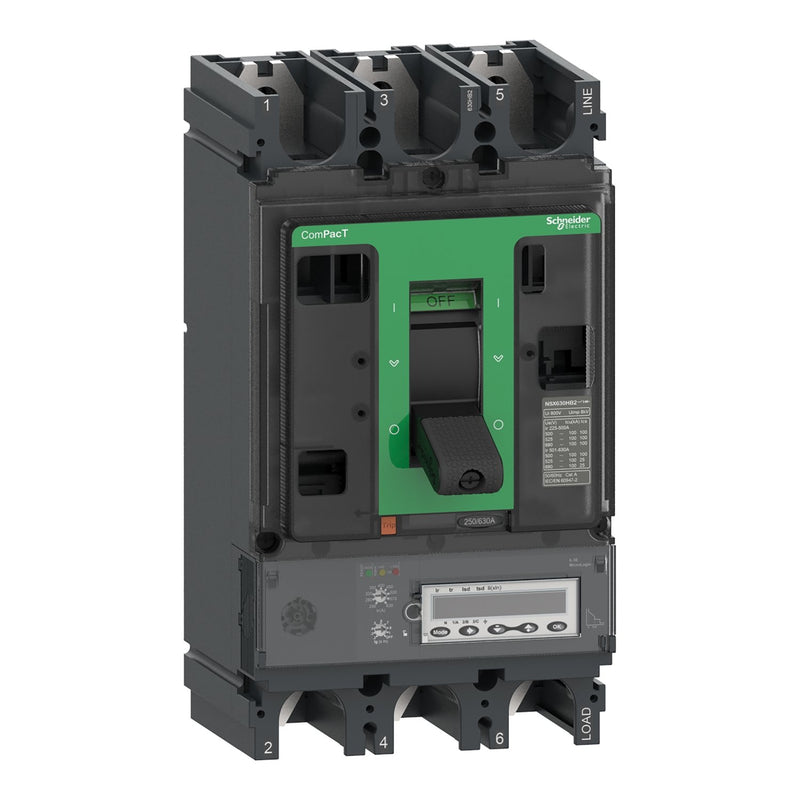

Schneider Electric - Leistungsschalter für Trafo-, Generator- und Anlagenschutz Kompaktleistungsschalter C40V36E400 ComPacT NSX400HB1

Bei diesem ComPacT NSX400HB1 handelt es sich um einen kompletten 3P 3d Leistungsschalter in Festeinbau, der zur Optimierung des Platzbedarfs und des Ausschaltvermögens entwickelt wurde. Es ist eine optimale Wahl für alle Standard- und Sonderanwendungen. Das Ausschaltvermögen (Icu) beträgt 85 kA eff. bei 500 VAC 50/60 Hz und 75 kA eff. bei 690 VAC 50/60 Hz. Die Betriebsspannung beträgt 690 VAC 50/60 Hz. Dieses Produkt verfügt über ein elektronisches Auslösegerät MicroLogic 6.3 E mit einer Nennleistung von 400 A und einen einstellbaren Erdschlussschutz (mit Stellung AUS). Das Auslösegerät MicroLogic 6.3 E bietet einen einstellbaren Langzeit-, Kurzzeit- und unverzögerten Schutz. MicroLogic 6.3 E verfügt über ein integriertes Display zur Feineinstellung und Anzeige des Energiezählers. Diese 3-polige Ausführung (140 mm x 255 mm x 110 mm) wird mit einer Vielzahl optionaler Funktionen und Zubehörteile geliefert. Sie ist konform mit internationalen Normen (IEC 60947), CCC, EAC und Marinespezifikationen. ComPacT NSX400HB1 ist Teil der EcoStruxure Power-Architektur von Schneider Electric.

Technische Details
Bemessungsdauerstrom Iu	400 A
Bemessungsspannung	690 V
Überlastauslöser Stromeinstellung	160..400 A
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers	240..4000 A
Einstellbereich des unverzögerten Kurzschlussauslösers	600..4800 A
Verlustleistung	57,6 W
Gerätebauart	Einbaugerät Festeinbautechnik
Integrierter Erdschlussschutz	ja
Anschlussart Hauptstromkreis	Schraubanschluss
Geeignet für Hutschienenmontage	nein
Hutschienenmontage optional	nein
Mit Ausgelöstmelder	ja
Mit integriertem Unterspannungsauslöser	nein
Polzahl	3
Position des Anschlusses für Hauptstromkreis	vorne
Ausführung des Betätigungselements	Knebel
Komplettgerät mit Schutzeinheit	ja
Motorantrieb integriert	nein
Motorantrieb optional	ja
Schutzart (IP)	IP40

Lieferumfang:
1 x Schneider Electric ComPacT NSX400HB1 Leistungsschalter (3P, Festeinbau, inkl. MicroLogic 6.3 E Auslösegerät)
