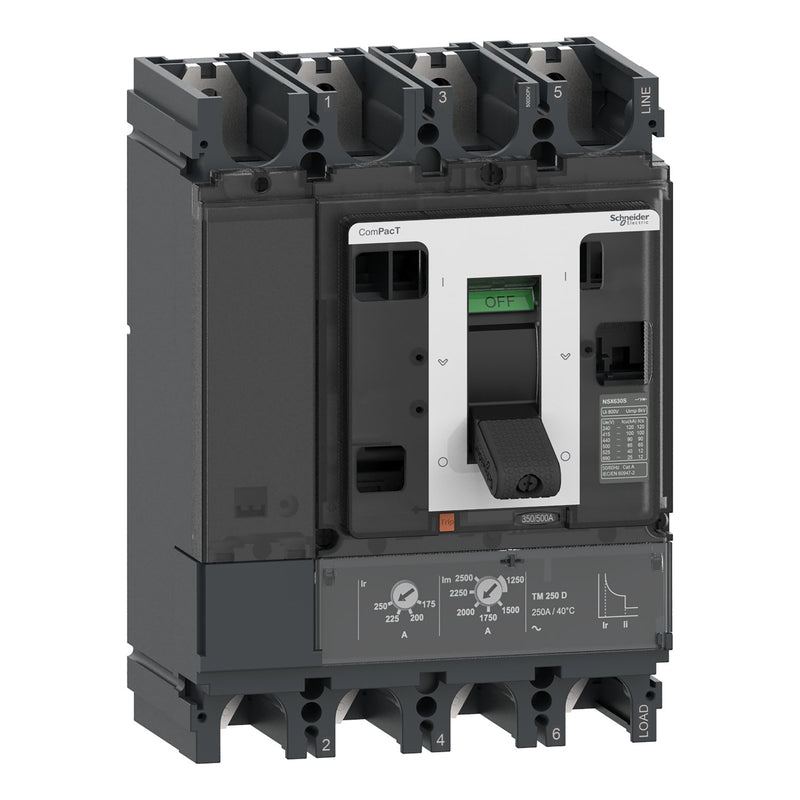

Schneider Electric - Leistungsschalter für Trafo-, Generator- und Anlagenschutz Kompaktleistungsschalter C40F4TM400D1 ComPacT NSX400 DC PV

ComPacT NSX 400F DC PV ist ein 4-poliger Leistungsschalter zur Optimierung von Platz und Ausschaltvermögen. Es ist eine optimale Wahl für Fotovoltaikanwendungen. Das Ausschaltvermögen (Icu) beträgt 36 kA bei 1000 VDC bei 4-poliger Serie. Der Bemessungsstrom beträgt 400 A und die Betriebsspannung beträgt 1000 VDC. Die Abmessungen sind 255 mm x 285 mm x 110 mm. Sie entspricht der internationalen Norm EN/IEC 60947.

Technische Details
Bemessungsdauerstrom Iu	400 A
Bemessungsspannung	1000 V
Überlastauslöser Stromeinstellung	280..400 A
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers	2000..4000 A
Verlustleistung	102,4 W
Gerätebauart	Einbaugerät Festeinbautechnik
Integrierter Erdschlussschutz	nein
Anschlussart Hauptstromkreis	Schraubanschluss
Geeignet für Hutschienenmontage	nein
Hutschienenmontage optional	ja
Mit Ausgelöstmelder	ja
Mit integriertem Unterspannungsauslöser	nein
Polzahl	4
Position des Anschlusses für Hauptstromkreis	vorne
Ausführung des Betätigungselements	Knebel
Komplettgerät mit Schutzeinheit	ja
Motorantrieb integriert	nein
Motorantrieb optional	ja
Schutzart (IP)	IP40

Lieferumfang:
1 x Schneider Electric ComPacT NSX400 DC PV Leistungsschalter
