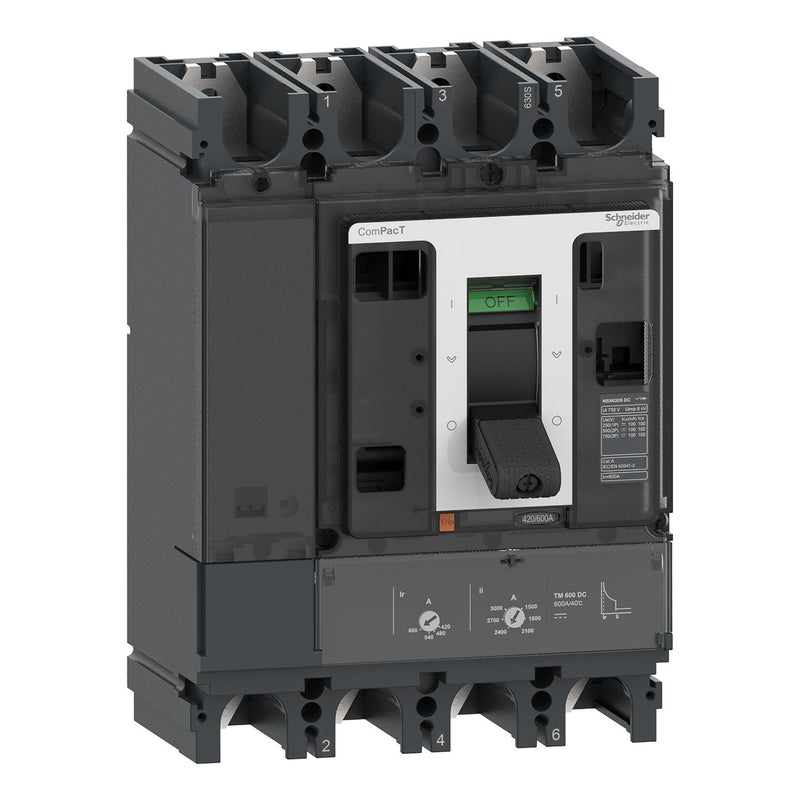

Schneider Electric - Leistungsschalter für Trafo-, Generator- und Anlagenschutz Kompaktleistungsschalter C40F4TM250D1 ComPacT NSX400F mit

ComPacT NSX 250F DC ist ein kompletter 4-poliger Leistungsschalter in Festeinbau, der zur Optimierung von Platzbedarf und Ausschaltvermögen entwickelt wurde. Er ist eine optimale Wahl für Anwendungen, die Gleichspannungen verwenden. Das Ausschaltvermögen (Icu) beträgt 10kA rms bei 1000VDC. Die Betriebsspannung beträgt 1000VDC. In diesem Produkt ist ein thermisch-magnetischer Auslöser (TM-DC) mit 250 A Nennleistung integriert. Der TM-DC-Auslöser bietet einen einstellbaren thermischen Überlastschutz und einen einstellbaren magnetischen Schutz. Die Abmessung beträgt 255mm x 185mm x 110mm (H x B x T). Er ist konform mit der internationalen Norm EN/IEC 60947.

Technische Details
Bemessungsdauerstrom Iu	250 A
Bemessungsspannung	1000 V
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz	10 kA
Überlastauslöser Stromeinstellung	175..250 A
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers	1250..2500 A
Verlustleistung	82,52 W
Gerätebauart	Einbaugerät Festeinbautechnik
Integrierter Erdschlussschutz	nein
Anschlussart Hauptstromkreis	Schraubanschluss
Geeignet für Hutschienenmontage	nein
Hutschienenmontage optional	ja
Mit Ausgelöstmelder	ja
Mit integriertem Unterspannungsauslöser	nein
Polzahl	4
Position des Anschlusses für Hauptstromkreis	vorne
Ausführung des Betätigungselements	Knebel
Komplettgerät mit Schutzeinheit	ja
Motorantrieb integriert	nein
Motorantrieb optional	ja
Schutzart (IP)	IP40

Lieferumfang:
1 x Schneider Electric ComPacT NSX400F Leistungsschalter
