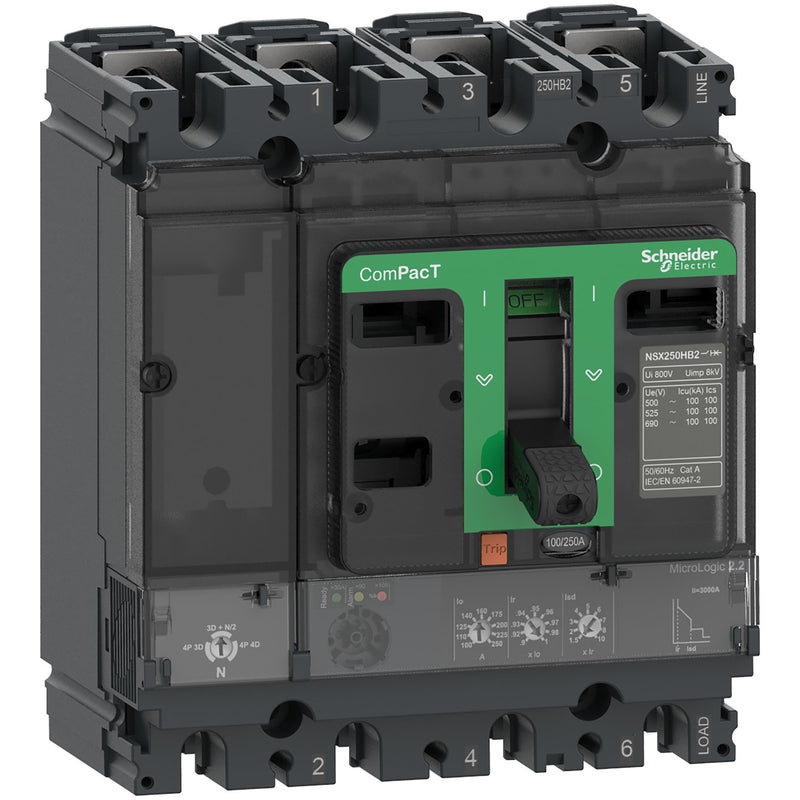

Schneider Electric - Leistungsschalter für Trafo-, Generator- und Anlagenschutz Kompaktleistungsschalter C25R42D160 ComPacT NSX250R mit

Bei diesem ComPacT NSX250R handelt es sich um einen kompletten 4P 4d Leistungsschalter in Festeinbau, der zur Optimierung von Platz und Ausschaltvermögen entwickelt wurde. Es ist eine optimale Wahl für alle Standard- und Sonderanwendungen. Das Ausschaltvermögen (Icu) beträgt 200 kA eff. bei 415 VAC 50/60 Hz und 45 kA eff. bei 690 VAC 50/60 Hz. Die Betriebsspannung beträgt 690 VAC 50/60 Hz. Dieses Produkt verfügt über ein elektronisches Auslösegerät MicroLogic 2.2 mit einer Nennleistung von 160 A. Das Auslösegerät MicroLogic 2.2 bietet anpassbare Langzeit- und Kurzzeitschutzfunktionen sowie einen festen unverzögerten Schutz. Diese 4-polige Ausführung (140 mm x 161 mm x 86 mm) wird mit einer Vielzahl optionaler Funktionen und Zubehörteile geliefert. Sie ist konform mit internationalen Normen (IEC 60947), CCC, EAC und Marinespezifikationen. ComPacT NSX250R ist Teil der EcoStruxure Power-Architektur von Schneider Electric.

Technische Details
Bemessungsdauerstrom Iu	160 A
Bemessungsspannung	690 V
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz	200 kA
Überlastauslöser Stromeinstellung	63..160 A
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers	94,5..1600 A
Einstellbereich des unverzögerten Kurzschlussauslösers	2400 A
Verlustleistung	70,4 W
Gerätebauart	Einbaugerät Festeinbautechnik
Integrierter Erdschlussschutz	nein
Anschlussart Hauptstromkreis	Schraubanschluss
Geeignet für Hutschienenmontage	nein
Hutschienenmontage optional	ja
Mit Ausgelöstmelder	ja
Mit integriertem Unterspannungsauslöser	nein
Polzahl	4
Position des Anschlusses für Hauptstromkreis	vorne
Ausführung des Betätigungselements	Knebel
Komplettgerät mit Schutzeinheit	ja
Motorantrieb integriert	nein
Motorantrieb optional	ja
Schutzart (IP)	IP40

Lieferumfang:
1 x Schneider Electric ComPacT NSX250R Leistungsschalter (4P, 160 A, MicroLogic 2.2)
