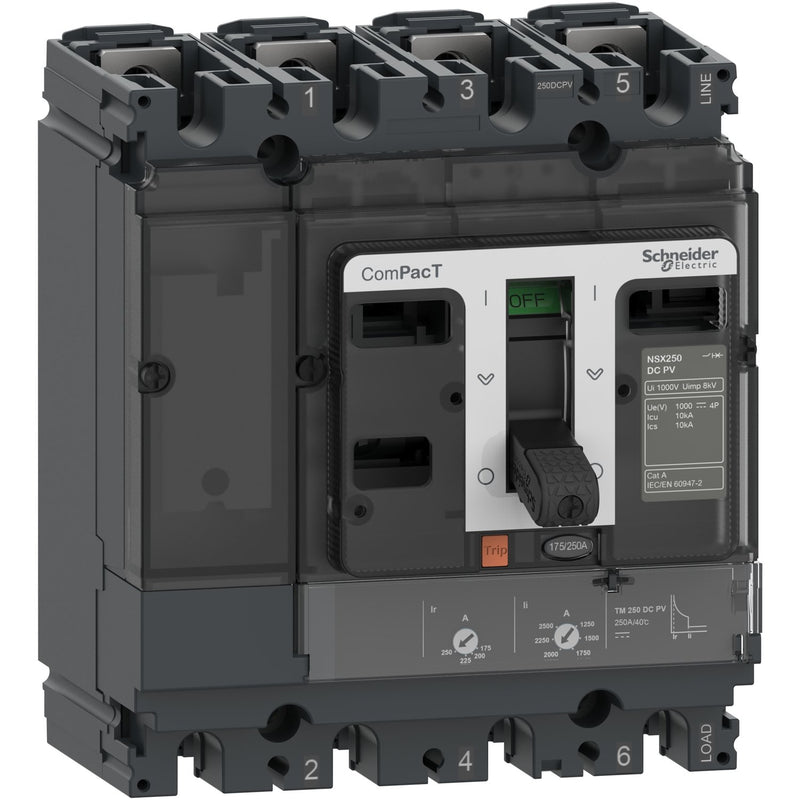

Schneider Electric - Leistungsschalter für Trafo-, Generator- und Anlagenschutz Kompaktleistungsschalter C25F4TM200D1 ComPacT NSX200 DC PV

ComPacT NSX 200F DC PV ist ein 4-poliger Leistungsschalter zur Optimierung von Platz und Ausschaltvermögen. Es ist eine optimale Wahl für Fotovoltaikanwendungen. Das Ausschaltvermögen (Icu) beträgt 10 kA bei 1000 VDC bei 4-poliger Serie. Der Bemessungsstrom beträgt 200 A und die Betriebsspannung beträgt 1000 VDC. Die Abmessungen betragen 161 mm x 105 mm x 86 mm. Sie entspricht der internationalen Norm IEC 60947-2.

Technische Details
Bemessungsdauerstrom Iu	200 A
Bemessungsspannung	1000 V
Überlastauslöser Stromeinstellung	140..200 A
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers	1000..2000 A
Verlustleistung	70,4 W
Gerätebauart	Einbaugerät Festeinbautechnik
Integrierter Erdschlussschutz	nein
Anschlussart Hauptstromkreis	Schraubanschluss
Geeignet für Hutschienenmontage	nein
Hutschienenmontage optional	ja
Mit Ausgelöstmelder	ja
Mit integriertem Unterspannungsauslöser	nein
Polzahl	4
Position des Anschlusses für Hauptstromkreis	vorne
Ausführung des Betätigungselements	Knebel
Komplettgerät mit Schutzeinheit	ja
Motorantrieb integriert	nein
Motorantrieb optional	ja
Schutzart (IP)	IP40

Lieferumfang:
1 x Schneider Electric ComPacT NSX200 DC PV Leistungsschalter
